3.6. ТЕКУЩИЕ МАРКШЕЙДЕРСКИЕ РАБОТЫ


1) Задание направления выработке в горизонтальной
плоскости.
Задание горизонтального направления прямолинейному участку горной выработки осуществляется при помощи теодолита отложением в натуре проектного или рассчитанного угла.
Заданное направление закрепляется маркшейдерскими знаками (скобами) не менее чем тремя точками на расстоянии друг от друга от 1 до 3 м. Опущенные с закрепленных точек отвесы образуют створ, которым проходчики могут пользоваться для ориентирования забоя. По мере подвигания забоя направление продлевается с выполнением соответствующих контрольных измерений. Если выработка по проекту меняет свое направление, то на каждой точке ее поворота задается новое направление. В тех случаях, когда горная выработка одновременно проводится двумя забоями навстречу друг другу, то необходимо, чтобы геометрическая ось одной части совпала с продолжением геометрической оси другой ее части.
Задание направления выработке в горизонтальной плоскости с помощью теодолита производится следующим образом. В исходной точке В (рис, 3.20) центрируют теодолит и по рассчитанному углу (3, поскольку расстояние от исходной точки до стенок выработки меньше предела визирования в центральную трубу, через визирный прицел трубы задают временное направление. Оно фиксируется минимум двумя точками (B1, В2), а с учетом точки стояния теодолита створ направления будет фиксироваться точками В, B1 и В2. Когда выработка пройдет по временному направлению 5-10 м, задают постоянное направление тремя точками.
Порядок задания постоянного направления следующий. Теодолит повторно устанавливается в точке В. На возможно более удаленном от инструмента расстоянии отмечаются точки B1 и B2 в створе направлений, образованных построением угла Y при двух положениях трубы теодолита. Затем расстояние П1 - П2 делят пополам и посредине (в точке П) закрепляют маркшейдерский знак. Угол АВП будет соответствовать вычисленному углу Y. После закрепления точки П угол АВП подлежит повторному измерению. Расхождение между измеренным и вычисленным значениями угла (3 должно находиться в пределах допуска. Если это условие соблюдено, в створе визирного луча ВП с помощью теодолита выставляются еще две точки П1, П2 на расстоянии друг от друга от 1 до 3 м.



 Таким образом, створ, закрепленный тремя точками П, П1, П2 будет являться началом постоянного направления.
В условиях калийных рудников в связи с сильным давлением кровли выработок допускается створ заданного направления закреплять двумя отвесами.
Машинисту комбайна маркшейдер сообщает замер - расстояние от оси направления до стенок камеры и рисует эскиз проходки.
2) Задание направлений криволинейным участкам выработок.
При проведении криволинейных участков горных выработок направление выработке задается способом перпендикуляров или способом радиусов.
Способ перпендикуляров. На чертеже в крупном масштабе (1:20, 1:50) круговую кривую криволинейного участка выработки заменяют вписанными в нее хордами по предварительно вычисленным углам поворота и длинам. По чертежу (рис. 3.21) графически определяют длину перпендикуляров от хорды до стенок выработки через каждые 1 -2 м. Числовые значения перпендикуляров записывают на чертеже.
Способ радиусов. При этом способе по чертежу криволинейного участка (рис. 3.22), составленного в крупном масштабе (1:20, 1:50), графически определяют расстояние от хорды до стенок выработки по направлению радиусов закругления. Затем вычисляют расстояния между осями соседних точек по наружной d1 и внутренней d2 сторонам выработки. Указанные расстояния могут быть вычислены по формулам:






где d - расстояние между осями точек на прямолинейном участке (по паспорту крепления); S - средняя ширина выработки; R - радиус закругления криволинейного участка.
Все необходимые замеры для контроля указываются в чертеже, составленном по криволинейному участку.

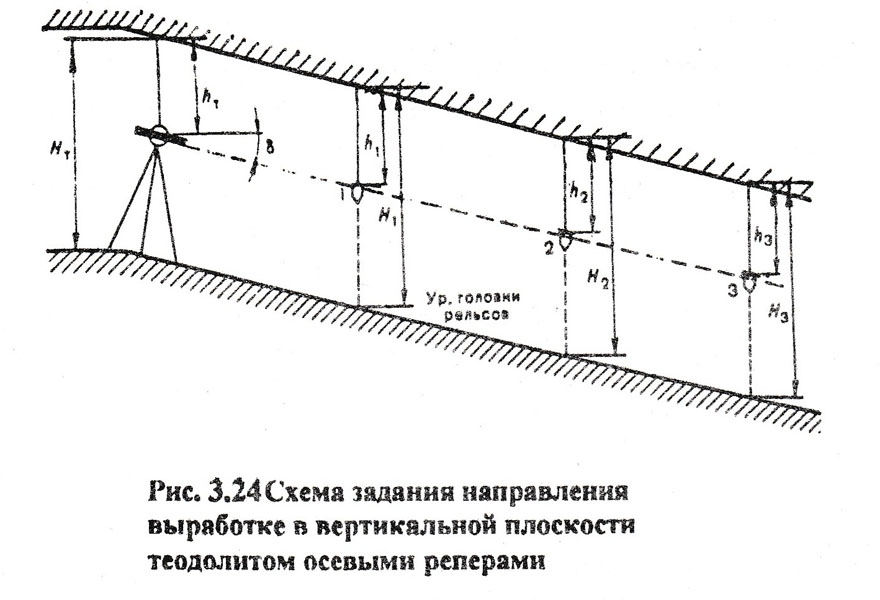

1) Задание направления выработке в вертикальной плоскости.
Направление выработки в вертикальной плоскости задается в соответствии с проектным уклоном, который выражается отношением разности отметок крайних точек к расстоянию между ними. Оно обозначается осевыми или боковыми реперами, закладываемыми по мере проведения выработки.

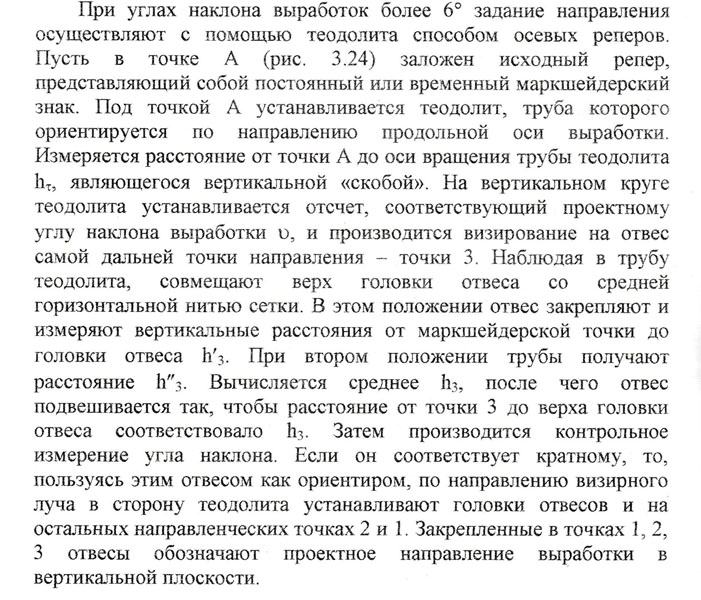

При углах наклона выработок до 5-6° (i = ± 0,1) задание направления в вертикальной плоскости осуществляется с помощью нивелира, нивелира-уклономера и других приборов.



При использовании нивелира закладывают стенные (боковые) реперы на расстоянии 1-1,5 м от проектного положения почвы выработки в одной параллельной плоскости с проектным уклоном. Например, для задания направления в вертикальной плоскости на высоте d от почвы выработки в стенке выработки закрепляется репер R1 (рис. 3.23). На расстоянии 5-6 м от него отмечают на той же стенке точку А, являющуюся проекцией визирного луча нивелира, а по рейке, установленной на репере R1, берут отсчет а. Измерив расстояние 1 между нивелирной рейкой и точкой А, по заданному уклону i вычисляют превышение h=I x l. Отложив от точки А но вертикали размер, равный а + h, определяют положение репера R2. Створ R1 и R2 указывает в натуре линию заданного уклона. При необходимости по аналогии устанавливают реперы и на противоположной стороне выработки.




1) Маркшейдерская съемка горных выработок.
Съемка подготовительных и очистных выработок на калийных рудниках проводится 1 раз в двое суток.
Съемке подлежат все характерные элементы выработок. Съемка производится одновременно с проложением теодолитного хода. Характерные элементы выработок подмерятот от сторон и точек теодолитного хода способом перпендикуляров или металлической рулеткой. Линейные измерения производят на уровне среднего сечения выработки с точностью до 0,1 м через каждые 10-15 м уходки выработки.
В процессе полевых измерений ведется абрис, на котором отображаются все характерные элементы выработки и результаты произведенных замеров. В камеральных условиях результаты съемки по абрису переносятся на рабочий маркшейдерский план.
Для составления профиля конвейерных штреков производится геометрическое нивелирование почвы выработок. Нивелирование производится от ближайшей точки маркшейдерской сети. При пополнении профиля в качестве исходной точки допускается использование точек предыдущих пикетов с определением контрольного превышения между ними (допустимое расхождение 1 см).
Одновременно с пополнением профиля измеряют высоту выработки на каждом пикете с помощью нивелирной рейки. Расстояние между пикетами составляет 10 м.
2) Месячный маркшейдерский замер,
Месячный замер производится с целью определения объемов выполненных горных работ в течение отчетного месяца на участке.
Результаты захмера являются основой для начисления заработной платы рабочим данного участка.
Месячный замер производится на 1-е число каждого месяца на определенное время, С целью предварительной оценки работы горного участка 25 числа каждого месяца производится предварительная оценка его работы.
Перед замером маркшейдер производит подмер всех очистных камер и наносит их на рабочие маркшейдерские планы масштаба 1:500.
С плана снимаются (измеряются) длины выработок, пройденных за отчетный месяц, и считаются добытые запасы руды по формуле:
Q = LxSxpxk,
где: L - длина выработки, м;
S - поперечное сечение выработки, м ;
р - объемный вес руды, т/м3;

к - коэффициент, учитывающий потери руды при добыче. Данные маркшейдерского замера сравнивают с результатами оперативного учета добычи руды, который производигся по числу отгруженных скипов.
Данные маркшейдерского замера являются окончательными и никаким изменениям не подлежат.
