Машина почвоподдирочная шнековая «Урал-60» предназначена для поддирки,
выравнивания и зачистки почвы горных выработок в калийных рудниках.
Техническая характеристика комбайна «Урал-60»
Таблица 4.6.
Параметры
Значение
Техническая производительность
при сопротивляемости пород резанию Ар=450 Н/мм
25
Толщина поддираемого слоя, мм
500
Габаритные размеры, мм

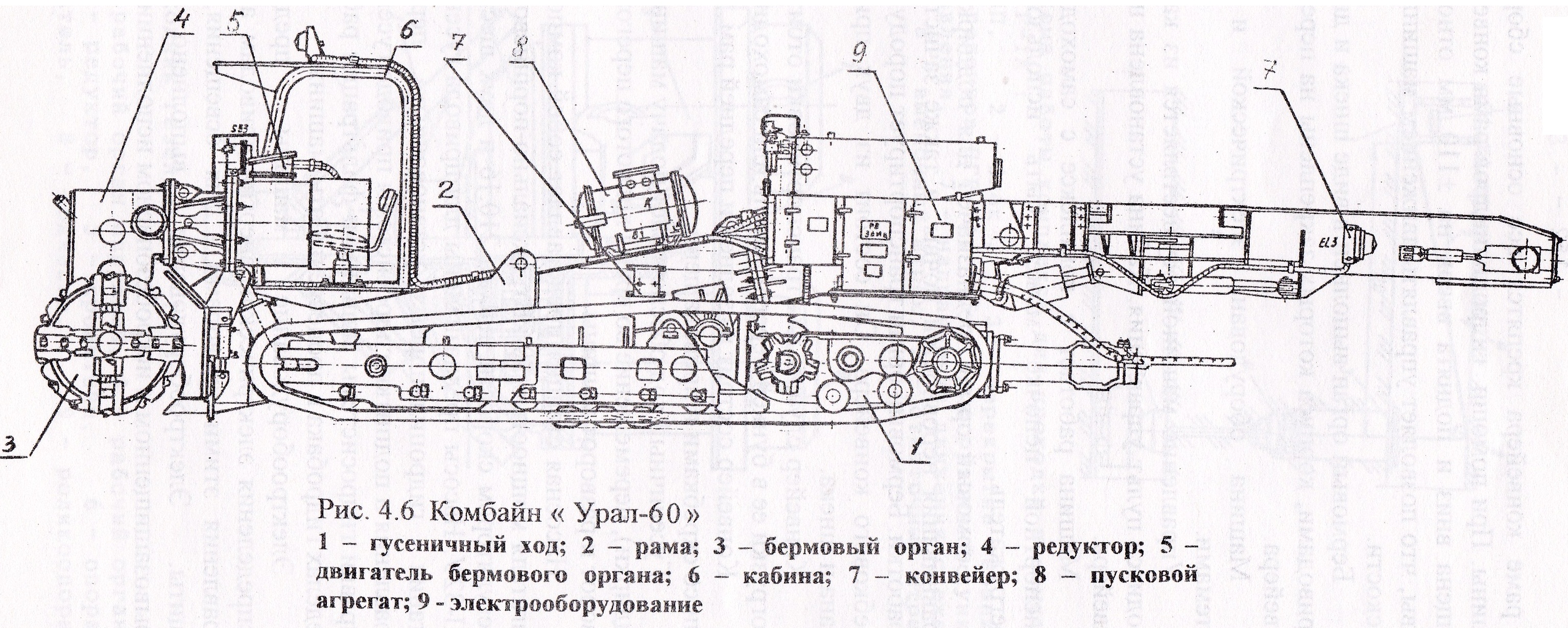

Рисунок 4.6 комбайн «Урал-60»
На раме конвейера крепятся все основные сборочные единицы машины. При помощи
гидроцилиндров рама конвейера может быть опущена вниз и поднята вверх на
±110 мм относительно уровня почвы, что позволяет управлять движением машины
в вертикальной плоскости.
Бермовый орган выполнен в виде шнека и двух боковых фрез с приводами,
корпуса которых закреплены на передней части рамы конвейера.
Машина оборудована электрической и гидравлической системами.
Управление машиной осуществляется из кабины, в которой находится пульт
управления. Кабина установлена на передней части конвейера.
Машина работает в комплексе с самоходным вагоном. В транспортной цепочке
может быть использован и бункер- перегружатель.
Бермовый орган предназначен для поддирки (разрушения) и выравнивания
неровностей почвы, а также зачистки нижних углов выработки. Бермовый орган
транспортирует породу к приемной части скребкового конвейера. Он состоит из
двух приводов бермового органа и шнека.
Конвейер служит для транспортировки отбитой горной массы и погрузки ее в
бункер-перегружатель или самоходный вагон.
Конвейер состоит из задней и передней рам, хвостовой части, цепи со
скребками и привода цепи.
Гусеничный ход обеспечивает подачу машины вперед (режим поддирки),
перемещение во время холостого перегона, а также поворот и разворот машины.
Насосная станция представляет собой компоновку редуктора, двигателя
мощностью 30 кВт, аксиально-поршневого насоса 313.Г!2 с регулятором
скорости, насоса 210.16 и двух шестеренных насосов НШ-32У. Насосы
предназначены для привода гусеничного хода, для питания гидроцилиндров
установочных перемещений, для управления и подпитки гидросистемы привода
гусеничного хода, для заправки гидросистемы машины и фильтрации рабочей
жидкости в пределах гидробака в процессе работы машины.
Электрооборудование машины предназначено для распределения электрической
энергии приводам агрегатов машины, управления этими приводами, для
освещения, сигнализации и защиты. Электрооборудование выполнено в рудничном
взрывозащищенном и искробезопасном исполнении.
