4.4.5. АГРЕГАТ ДЛЯ ВОЗВЕДЕНИЯ АНКЕРНОЙ КРЕПИ «АК-19»

Агрегат для возведения анкерной крепи АК-19 предназначен для механизации работ по возведению анкерной крепи в горных





выработках калийных рудников, проветриваемых за счет общешахтной депрессии.
Агрегат представляет собой самоходную установку на тракторном шасси Т-16М, оснащенную длинноходовой двухшпиндельной бурильной машиной вращательного действия, установленной на стреловидном манипуляторе. Конструктивное исполнение агрегата позволяет производить бурение шпуров и устанавливать винтовые анкеры в пробуренные шпуры при разворотах бурильной машины (рис 4.15).

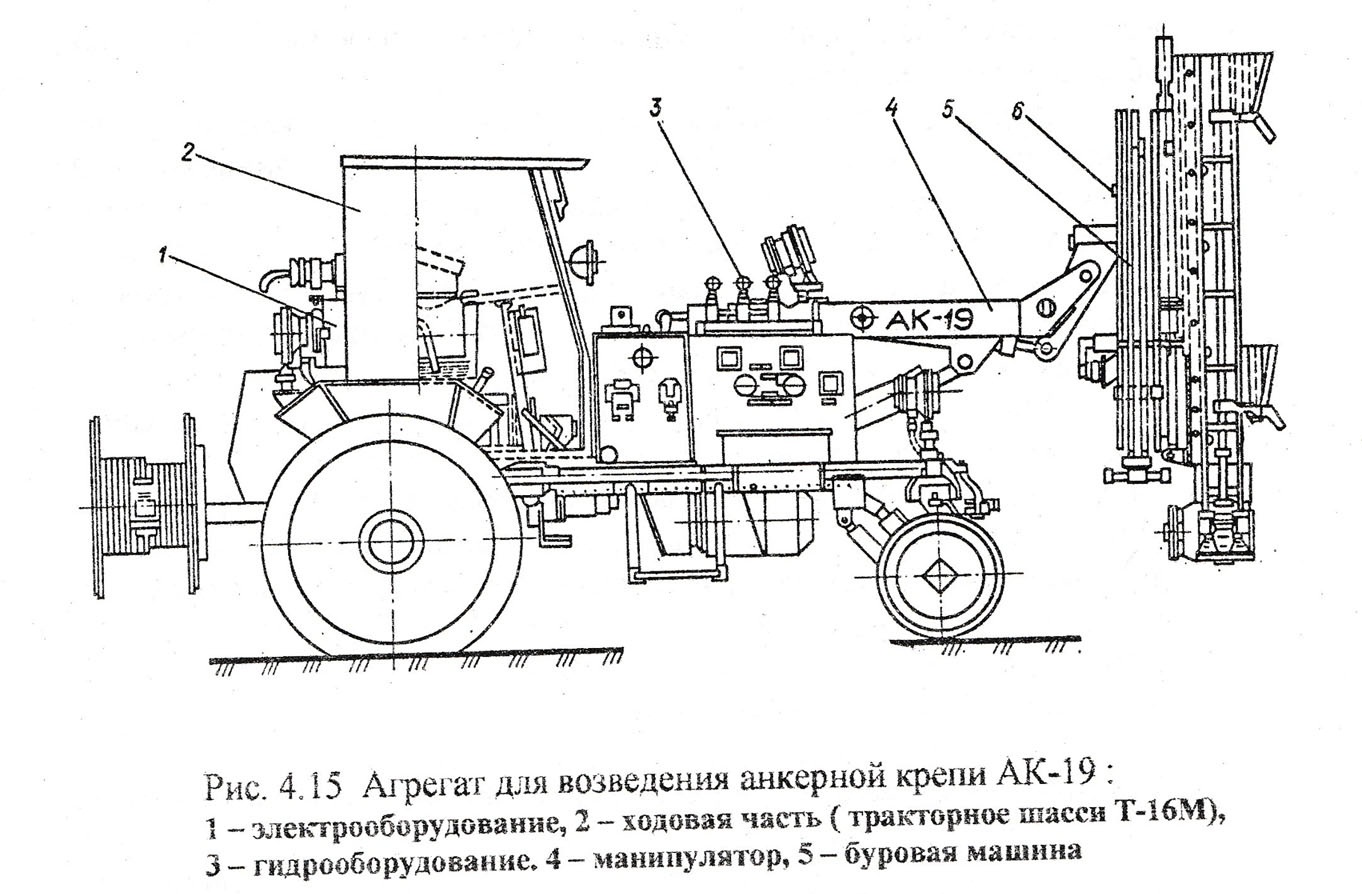

Рис 4.15 Агрегат для возведения анкерной крепи АК-19




Манипулятор позволяет устанавливать бурильную машину с наклоном в поперечной плоскости на угол ±30° и в продольной плоскости на ±15°. Источником питания всех гидроэлементов агрегата является маслостанция, установленная на ходовой части. Компрессорная установка, расположенная на ходовой части, служит для продувки шпуров и выноса бурового штыба при бурении. Управление агрегатом осуществляется с пульта управления, расположенного на ходовой части.
Техническая характеристика агрегата для возведения анкерной крепи
АК-19 Таблица 4.16



Параметры

Значение

Размеры закрепляемой выработки (не менее), м:



Высота

3.2

Ширина

3,2

Скорость бурения при диаметре коронки 26 мм, м/мин

3,6

Глубина шпура, м

2,0

Крутящий момент при завинчивании анкера, кг м

25

Скорость передвижения агрегата, км/ч

1,5-15

Преодолеваемый уклон, градус

15

Основные размеры, мм:



Длина

5000

Ширина

2100

Высота

2350

Масса, т.

4,0

Разработчик - Пермгипрогормаш
