Механизм поворота платформы экскаватора Э-5015А

Гидравлическая система экскаватора Э-5015А - часть 8

Механизм поворота платформы экскаватора Э-5015А описан в § 40. Установка механизма поворота платформы и опорно-поворотного круга этих экскаваторов показана на рис. 173. Гидромотор 11 механизма крепят болтами 1 к опорному листу 4 поворотной рамы экскаватора.

Зубчатый венец 8 крепят болтами 2 к фланцу 9 рамы ходового устройства. Верхняя 5 и нижняя 6 обоймы опорно-поворотного круга соединены между собой болтами 3 и одновременно прикреплены в опорному листу 4 поворотной рамы машины. Крестообразно расположенные ролики 7 помещены на дорожках катания зубчатого венца 8 и обойм б и 5. При вращении гидромотора 11 шестерня 10 обегает вокруг венца 8t а поворотная платформа экскаватора перекатывается по роликам 7 относительно ходовой тележки машины.

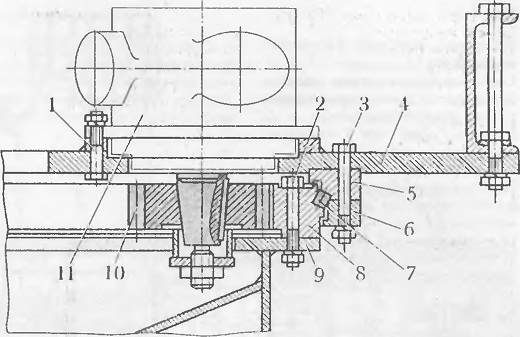

173 Установка механизма поворота и опорно-поворотного устройства экскаватора

Э-5015А:

I—3 — болты крепления,

4 — опорный лист поворотной рамы,

5 и 6 — верхняя и нижняя обоймы,

7 — ролики,

8 — зубчатый венец,

9 — фланец ходовой рамы,

10 — обегающая шестерня,

II—гидромотор механизма поворота
