Гидравлический экскаватор Э-5015А
В силовой гидросистеме экскаватора Э-5015А
применены сдвоенный аксильный роторно-поршневой насос (см. рис. 111) и
аксиальные роторно-поршневые гидромоторы (см. рис. 109).
Поворотная часть экскаватора Э-5015А (рис. 164) опирается на ходовое
устройство 14 через роликовый опорно-поворотный круг 13. На поворотной
платформе 11 устанавливают сменное рабочее оборудование, силовую
установку, механизм поворота, узлы гидропривода и гидроуправления, баки,
кабину и противовес. Дизель 10 смонтирован на хвостовой части платформы
17, где также размещены топливный бак, баки с рабочей жидкостью и
противовес 17.
Рабочее оборудование обратной лопаты включает стрелу 5, рукоять 4, ковш
6 и гидроцилиндры для их привода. Кабина 8 машиниста оборудована тепло-
и шумоизоляцией. Здесь расположены сиденье и пульт управления с
рычагами. В холодное время года кабина обогревается. На кабине
установлены стеклоочистители. Экскаватор оборудован системами освещения
и сигнализации. Механизмы передвижения машины и поворота платформы
приводятся в движение от гидромоторов. Все это позволяет вести работу в
любую погоду и в любое время суток. На гусеничной тележке установлены
два низкомоментных гидромотора с редукторами, обеспечивающие независимый
привод гусеничным тележкам. Привод включает в себя также индивидуальные
ленточные тормоза с управлением от автономной гидросистемы.
Высокомоментный гидромотор 9 предназначен для вращения поворотной
платформы. Рабочая жидкость подается под давлением от гидравлического
насоса 16, получающего вращение от дизеля 10. Машиной управляют с
помощью трех блоков 15 гидрораспределителя.
С вращающейся платформы 11 к гидромоторам привода гусеничных лент и к
тормозам механизма передвижения жидкость подводится через центральный
коллектор 12.

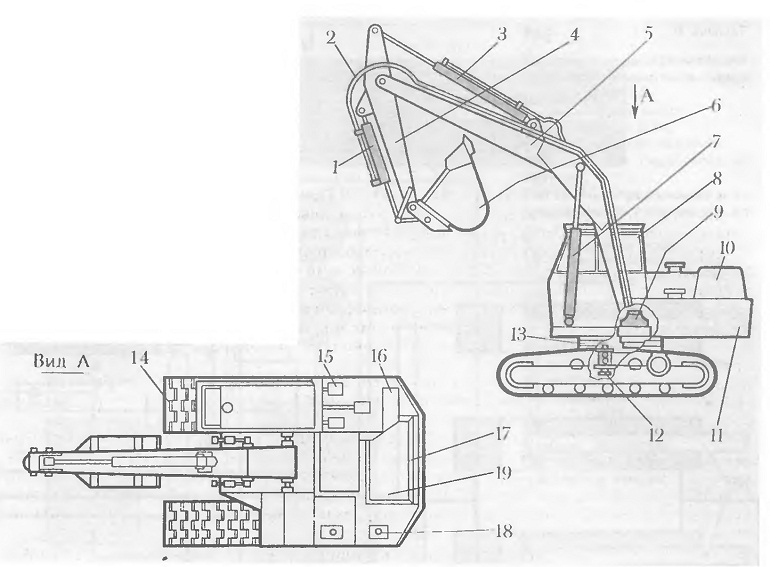

164 Расположение механизмов и узлов экскаватора
Э-5015А: гидроцилиндры:
I — ковша, 7 — стрелы, 3 — рукояти; 2 — трубопроводы; 4 — рукоять; 5 —
стрела; 6 — ковш; 8 — кабина машиниста; 9 — гидромотор механизма
поворота; 10 — дизель;
II — поворотная платформа;
12 — центральный коллектор;
13 — опорно-поворотный круг;
14 — ходовое устройство; 15 — блоки гидрораспределителя; 16 — насос; 17
— противовес; 18 — топливный бак; 19 — капот дизеля
