Разгрузочный клапан экскаватора Э-5015А

Гидравлическая система экскаватора Э-5015А - часть 3

Для предотвращения чрезмерного повышения реактивных давлений в гидроцилиндрах рабочего оборудования экскаватора Э-5015А в полости гидрораспределителя установлены разгрузочные клапаны (рис. 167). Большие реактивные давления возникают при запертых полостях гидроцилиндров в период копания грунта.

Корпус 5 разгрузочного клапана своим резьбовым концом ввернут в корпус блока гидрораспределителя и прижимает к его гнезду направляющую втулку 14, центральное отверстие которой заперто подвижным золотником 13. При этом полость высокого давления А отделена от сливной полости Б, так как золотник 13 плотно прижат к своему гнезду усилием пружины 8 через тарелку 12. Герметичность уплотнения между корпусами гидрораспределителя и клапана достигается установкой резинового кольца 11, прижимаемого шайбой 10 и контргайкой 9.

При повышении реактивного давления выше допустимого в полостях гидроцилиндров, соединенных с полостью А, золотник 13 преодолевает сопротивление пружины 8 и, приподнимаясь вверх, отходит от седла направляющей втулки 14. Жидкость перетекает из полости А в сливную полость Б, благодаря чему величина реактивного давления ограничивается.

Для смягчения обратного удара золотника 13 о направляющую втулку 14 (при падении давления в полости А) предусмотрена гидравлическая амортизация. Достигается это конструктивным оформлением хвостовика золотника и установкой пробки 15 в нижнем отверстии направляющей втулки 14.

Для регулирования разгрузочного клапана снимают колпачковую гайку 1 и отпускают контргайку 3. Затем вращением регулировочного винта 2 сжимают пружину 8 так, чтобы клапан срабатывал при давлении 165 кгс/см2. После регулирования зажимают контргайку 3, не допуская поворота винта 2, и проверяют давление. Затем устанавливают колпачковую гайку 1 и пломбируют ее. Снимать пломбу и регулировать клапан в полевых условиях запрещается.

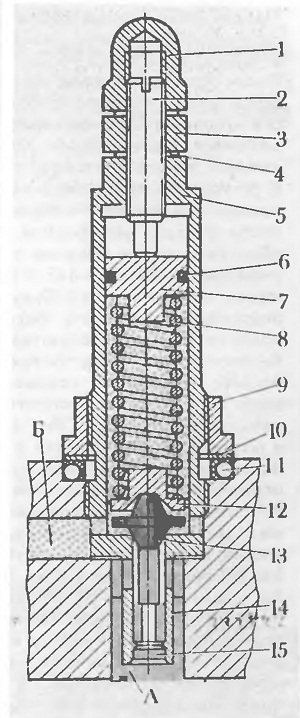

167 Разгрузочный клапан экскаватора Э-5015А:

1 — колпачковая гайка, 2 — винт, 3 и 9 — контргайки,

4 — прокладка, 5 — корпус клапана, 6 — уплотнение, 7 — стакан, 8—пружина, 10 — шайба, 11 — кольцо, 12 — тарелка,

13 — золотник, 14 — направляющая втулка, 15 — пробка
