Гидравлическая система экскаватора Э-5015А - часть 4

Блок 5 (см. рис. 165) гидрораспределителя (рис. 168, а) включает в себя золотники 1 и 3, управляющие соответственно гидромоторами поворота платформы и хода правой гусеницы, и золотник 2, управляющий гидроцилиндром рукояти. В этом блоке центральные клапаны Б разъединены от слива В заглушкой 6 и при нейтральном положении золотников жидкость из отверстия А через центральные каналы Б поступает не на слив Б, а в отверстие Г, соединенное с отверстием А.

Таким образом, при среднем положении золотников блока 5 (см. рис. 165) в блок 4 поступает суммарный поток жидкости от обеих секций насосов, обеспечивая при включении соответствующих золотников повышенную скорость перемещения стрелы, ковша и гусеницы. При перемещении влево или вправо одного из золотников блока 5 поступление жидкости от одной секции насоса в блок 4 прекращается и последний распределяет поток жидкости только второго насоса, обеспечивая перемещение рабочих органов со скоростью, обусловленной подачей второго насоса.

Золотник 3 (см. рис. 168, а) включает в себя трехпозиционный шариковый фиксатор 4, при среднем положении которого полости гидромотора правой гусеницы заперты.

При смещении золотника 3 влево или вправо поток жидкости распределяется аналогично тому, как при работе золотника 3 (см. рис. 166) блока 4 (см. рис. 165).

Золотники 1 (см. рис. 168, а) и 2 устанавливаются в нейтральном положении пружинным фиксатором 5, при этом запираются полости гидроцилиндра рукояти и гидромотора поворота платформы. При смещении золотников 1 и 2 вправо и влево потоки жидкости распределяются так же, как при работе золотников 1 (см. рис. 166) и 2 блока 4 (см. рис. 165). Разгрузочный и обратный клапаны блока 5 взаимозаменяемые с клапанами блока 4.

Блок 6 гидрораспределителя вспомогательный, он включает в себя золотник 1 (рис. 168, б),

управление которым сблокировано в одном рычаге с управлением золотником 2 (см. рис. 168, а) блока 5 (см. рис. 165). При включении обоих золотников в гидроцилиндр рукояти идет суммарный поток жидкости от обеих секций насоса при нейтральном положении золотников блока 4. Золотник 7 (см. рис. 168, б) не имеет объекта управления, является резервным и постоянно находится в нейтральном положении, удерживаемом, как и золотник 7, пружинным фиксатором 5. При смещении золотника 1 влево или вправо потоки жидкости распределяются так же, как при работе золотников блоков 4 (см. рис. 165) и 5. В блоке 6 нет разгрузочного клапана

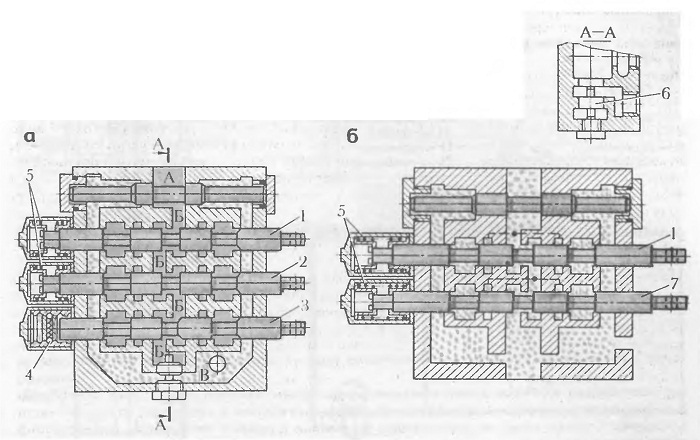

168 Блок управления гидромотором поворота, гидроцилиндром рукояти и гидромотором правой гусеничной ленты экскаватора Э-5015А
(а) и вспомогательный блок
(б):
1-3-золотники,
4 и 5 — шариковый и пружинный фиксаторы,
6 — заглушка,
7 — резервный золотник
