Renault Symbol. Установка поршней в блок цилиндров двигателя (K4J, K7J)
Предполагается, что перед началом работы коленчатый
вал установлен в блок цилиндров.
Порядок работы:
– очистите поверхность шатунных вкладышей с помощью тряпки, не
оставляющей ворса. Если устанавливаются новые вкладыши, промойте их
керосином и вытрите досуха;
– уложите вкладыши в шатунные крышки по ранее сделанным меткам;
– уложите вкладыши в нижние головки шатунов по ранее сделанным меткам;
– смажьте зеркало цилиндров двигателя, поршни и поршневые кольца чистым
моторным маслом. Разложите каждую сборку поршень-шатун по порядку на
рабочей поверхности. Наденьте на резьбы болтов короткие отрезки
пластикового шланга или обмотайте их изоляционной лентой, чтобы защитить
зеркало цилиндров двигателя во время сборки;
– установите кольца так, чтобы замки были смещены на 120° относительно
друг друга, затем сожмите поршень первого цилиндра в оправке для
установки в блок цилиндров;
– метка «V» на днище поршня должна быть направлена в сторону маховика;
– установите коленчатый вал так, чтобы шатунная шейка первого цилиндра
находилась в НМТ;

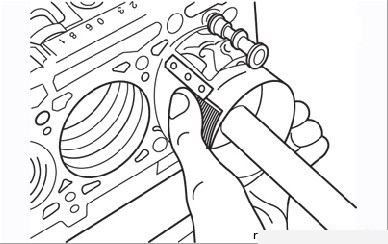

Рисунок 3.78. Перемещение поршня в цилиндр деревянным стержнем
– аккуратно введите поршень в цилиндр, помогая деревянным стержнем и
направляя нижнюю головку шатуна на шейку коленчатого вала (Рисунок
3.78);
– для измерения зазоров шатунных подшипников используйте набор
Plastigage, как описано выше применительно к коренным подшипникам.
Проверив зазоры, примите решение об использовании старых или установке
новых вкладышей. Последнее повлечет за собой соответствующую
перешлифовку шатунных шеек вала;
– проверьте зазоры в подшипниках коленчатого вала и, проведя необходимые
корректировки, удалите остатки Plastigage с шеек и вкладышей;
– обильно смажьте чистым моторным маслом шейки и установленные вкладыши.
Установите крышки по порядку.
Затяните болты крепления крышек предписанными моментами, всякий раз
поворачивая коленчатый вал, чтобы убедиться в его свободном вращении,
перед тем как перейти к следующей крышке.
В завершение установите масляный насос, поддон и головку блока
цилиндров, как описано выше.
