Renault Symbol. Система охлаждения двигателя (K4J, K7J)

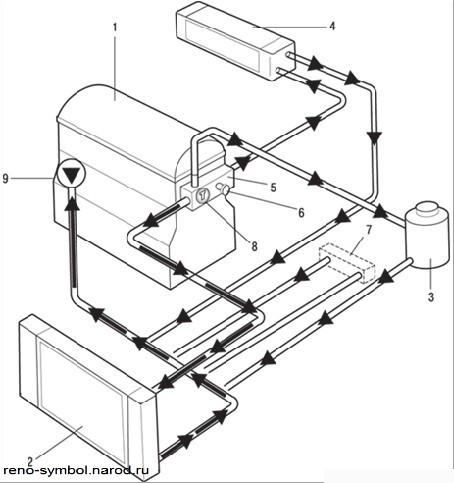

Рисунок 3.79. Схема системы охлаждения двигателя: 1 – двигатель; 2 – радиатор; 3 – расширительный бачок; 4 – радиатор отопителя; 5 – корпус термостата; 6 – штуцер для удаления воздуха; 7 – водомасляный охладитель (для автомобилей с автоматической коробкой передач); 8 – термостат; 9 – водяной насос

шланги системы охлаждения

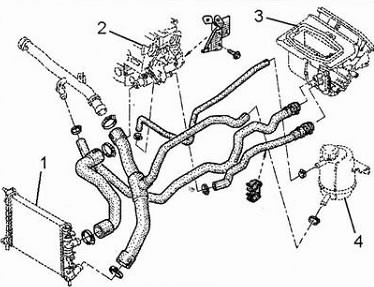

Шланги системы охлаждения (двигатель K7J).
1 - Радиатор, 2 - Головка блока цилиндров, 3 - Отопитель, 4 - Расширительный бачок.

Система охлаждения закрытого типа, состоит из следующих основных элементов: радиатора, расположенного впереди, водяной рубашки двигателя, водяного насоса, приводимого в действие зубчатым ремнем газораспределительного механизма, электровентилятора, термостата и соединительных шлангов. На автомобилях с автоматической коробкой передач устанавливается небольшой дополнительный радиатор. Для компенсации теплового расширения и доливки охлаждающей жидкости установлен отдельно расположенный расширительный бачок.
Температура начала открытия клапана термостата 89 °С, температура полного открытия клапана 101 °С. Ход клапана термостата 7,5 мм. Давление в системе охлаждения 1,2 бар. В системе охлаждения используется один 3-контактный датчик, два контакта которого служат для передачи на ЭБУ системы впрыска информации о температуре охлаждающей жидкости, а один – для индикации в комбинации приборов. ЭБУ системы впрыска в зависимости от температуры охлаждающей жидкости управляет работой:
– системы впрыска;
– реле вентилятора системы охлаждения двигателя;
– сигнальной лампы аварийной температуры охлаждающей жидкости, зажигающейся при температуре, превышающей 118 °С. Электровентилятор радиатора включается по команде ЭБУ системы впрыска топлива на малую скорость, если температура охлаждающей жидкости превысит 99 °С, и выключается при ее охлаждении ниже 96 °С. Включение большой скорости вентилятора происходит при достижении температуры жидкости  102 °С, большая скорость выключается при температуре менее 98 °С.
После выключения зажигания ЭБУ системы впрыска переходит в режим контроля. Если температура охлаждающей жидкости превышает 103 °С в течение 5 мин после остановки двигателя, подается питание на реле включения малой скорости вентилятора системы охлаждения двигателя. Если температура охлаждающей жидкости опускается ниже 100 °С, реле вентилятора отключается (продолжительность работы вентилятора не может превышать 12 мин).


Холодная охлаждающая жидкость проходит через нижний шланг радиатора к водяному насосу, который направляет ее в водяную рубашку блока цилиндров, каналы в головке блока и радиатор отопителя. После охлаждения блока, камер сгорания и седел клапанов нагретая жидкость попадает к нижнему клапану термостата, который закрыт до прогрева жидкости, далее в радиатор отопителя и вновь к водяному насосу. На холодном двигателе охлаждающая жидкость не попадает в основной радиатор, что способствует скорейшему прогреву двигателя до рабочей температуры.
При достижении охлаждающей жидкости 89 °С в термостате открывается клапан и жидкость попадает в радиатор, установленный под потоком набегающего воздуха впереди автомобиля. Охлажденная жидкость повторяет вышеописанный цикл. При необходимости (в жаркую погоду, при движении с малой скоростью) дополнительно включается электровентилятор, усиленно охлаждающий жидкость.
В системе охлаждения используется жидкость на основе этиленгликоля – он наиболее подходит для систем с компонентами из разных металлов. Жидкость следует всегда заменять через предписанный интервал пробега. Это необходимо не только для поддержания ее незамерзающих свойств, но еще и потому, что со временем антикоррозионные присадки теряют свои свойства и в системе охлаждения образуются продукты окисления металлов, загрязняющие ее и ухудшающие охлаждение двигателя.
