Ниссан Джук. Система кондиционирования
Технические данные и спецификацияКомпрессор
Смазка системы кондиционирования воздуха
Хладагент

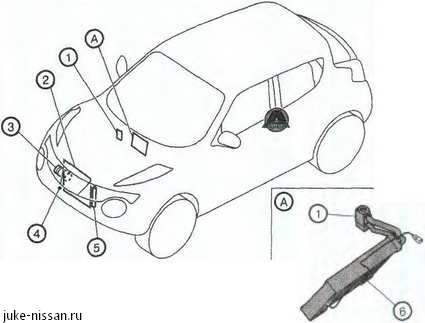

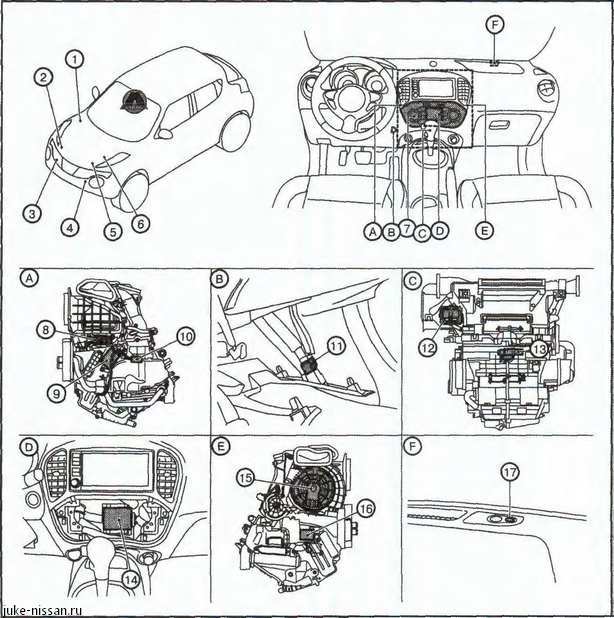

1. Расширительный клапан. 2. Конденсатор. 3. Компрессор. 4. Датчик давления хладагента. 5. Ресивер. 6. Испаритель. А. Встроено в блок климатической установки в сборе. 1. Блок управления кузовными электросистемами. 2. Электромагнитная муфта. 3. Датчик давления хладагента. 4. Датчик температуры окружающей среды. 5. Электронный блок управления двигателем. 6. Микропроцессорный распределительный блок питания в моторном отсеке (IPDM). 7. Блок многофункционального дисплея. 8. Привод впускной заслонки. 9. Привод смесительной заслонки. 10. Впускной датчик 11. Датчик салона автомобиля. 12. Транзистор питания. 13. Вытяжной вентилятор. 14. Реле системы кондиционирования автомобиля. 15. Мотор вентилятора. 16. Привод заслонки выбора режимов. 17. Датчик солнечного света. А, Левая часть блока климатической установки. В. Нижняя левая облицовка приборной панели смята. С. Тыльная часть блока климатической установки. D. Блок многофункционального дисплея снят. В. Правая часть блока климатической установки. F. Правая часть панели переключателей.ну. 1. Впускная заслонка. 2. Мотор вентилятора. 3. Фильтр системы кондиционирования. 4. Испаритель. 5. Верхняя заслонка смесительной камеры 6. Нижняя заслонка смесительной камеры. 7. Сердечник отопителя. 8. Заслонка воздуховода в область ног. 9. Боковая вентиляционная заслонка. 10. Заслонка вспомогательного обдува окон. 11. Центральная вентиляционная и обдувочная заслонка.ну. Для выполнения любых работ, связанных с системой кондиционирования, необходимо специальное оборудование - станция для удаления и зарядки хладагента. При проведении работ необходимо строго следовать инструкциям завода-изготовителя оборудования для работы с системой кондиционирования. Перед началом проведения любых работ, связанных с контуром хладагента, необходимо внимательно ознакомиться с разделом «Меры предосторожности». Специальный инструмент и приспособления для ремонта кондиционера и отопителя
