Ниссан Джук. Снятие и установка модуля подушки безопасности водителя и контактного диска

Модуль водительской подушки безопасности и контактный диск

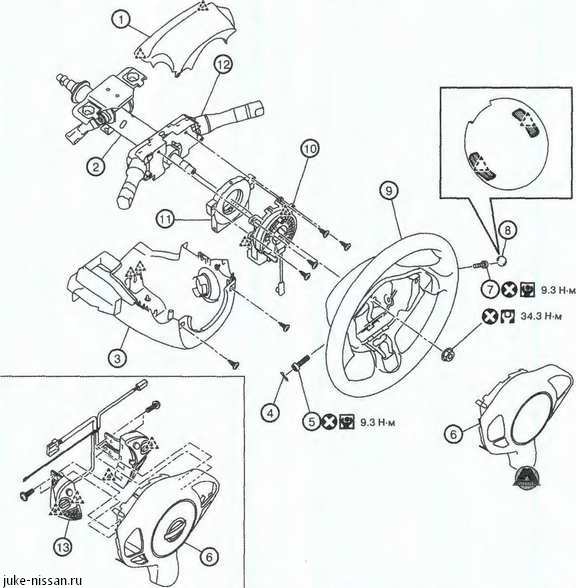

1. Верхний кожух рулевой колонки. 2. Рулевая колонка в сборе. 3. Нижний кожух рулевой колонки. 4. Левая облицовочная заглушка. 5. Болт TORX . 6. Модуль подушки безопасности водителя. 7, Болт TORX. 8. Правая облицовочная заглушка. 9. Рулевое колесо. 10. Контактный диск. 11. Датчик угла поворота рулевого колеса. 12. Подрулевой переключатель. 13. Переключатели рулевого колеса.ну.

Снятие и установка модуля подушки безопасности водителя и контактного диска

Снятие

• Перед началом проведения работ выключить зажигание, отсоединить обе клеммы аккумуляторной батареи и подождать не менее трех минут.

• При обслуживании системы подушек безопасности не работать непосредственно перед модулем подушки безопасности - находиться а стороне от подушки.

• Не использовать для снятия модуля подушки безопасности инструменты с пневмо- или электроприводом.

1. Снять боковые заглушки (правую/ левую): вставить плоскую отвертку между боковой заглушкой и рулевым колесом, чтобы отсоединить фиксаторы.

2. Используя насадку TORX, вывернуть болты слева и справа с нижней стороны рулевого колеса.

3. Извлечь модуль подушки безопасности водителя.

5. Отсоединить разъем модуля подушки безопасности водителя (В).

Примечание

• Для установки/снятия разъема модуля подушки безопасности необходимо вставить жало тонкой отвертки, обмотанное изолентой, в паз, поднять фиксатор и снять разъем.

• Установить разъем с поднятым фиксатором, после чего вжать фиксатор в разъем. Убедиться в том, что разъем установлен надежно.

6. Снять модуль подушки безопасности водителя.

8. Снять верхний и нижний кожухи рулевой колонки.

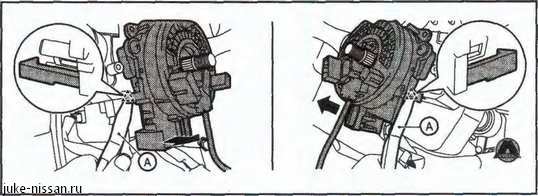

9. Отсоединить разъемы (А) и (В) со стороны корпуса контактного диска, а также разъем датчика угла поворота рулевого колеса (С).

Отсоединять фиксаторы медленно, чтобы не повредить их.

7. Снять датчик угла поворота рулевого колеса.

Установка

Установка производится в порядке, обратном снятию.

Если контактный диск установлен не правильно, он может ограничить диапазон вращения рулевого колеса.

Для установки контактного диска в нейтральное положение необходимо выполнить следующее:

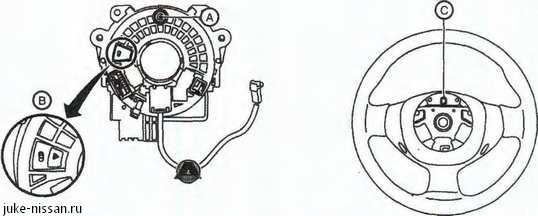

• Осторожно повернуть контактный диск по часовой стрелке до упора. После этого повернуть его против часовой стрелки приблизительно на 2.5 оборота, совместив метку (В) с отверстием фиксатора.

* Новый контактный диск, поставляемый в качестве запасной части, изначально установлен в нейтральное положение, поэтому его можно устанавливать без дополнительных регулировок после извлечения фиксатора.

• Не превышать допустимое число оборотов контактного диска - это может привести к его повреждению.

• Совместить установочный штифт (А) контактного диска с отверстием (С) в рулевом колесе.

Зафиксировать провода модуля подушки безопасности специальным крючком (А).

Следить за тем, чтобы не повредить провода в процессе установки.

В случае загорания индикатора неисправности подушек безопасности на приборной панели, необходимо стереть коды неисправности из памяти системы самодиагностики при помощи прибора CONSULT-Ill. В случае, если индикатор по-прежнему горит, выполнить процедуру самодиагностики системы для выявления неисправности.
