Ниссан Джук. Снятие и установка приборной панели

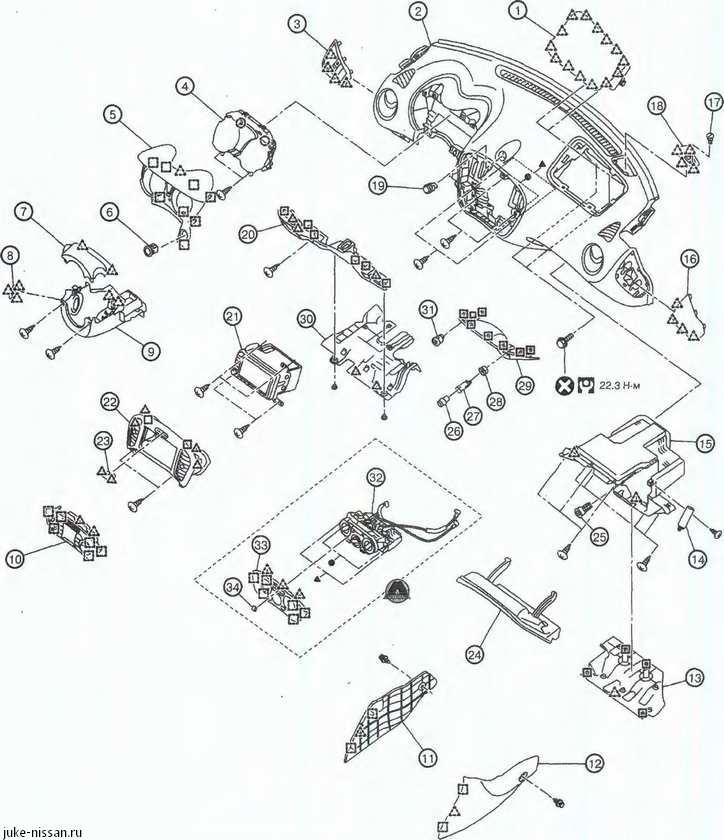

1. Модуль подушки безопасности переднего пассажира. 2. Приборная панель в сборе. 3. Левая боковая облицовка приборной панели. 4. Комбинация приборов. 5. Облицовка комбинации приборов А. 6. Кнопка зажигания. 7. Верхний кожух рулевой колонки. 8. Бирка блокировки рулевой колонки, 9. Нижний кожух рулевой колонки. 10. Блок многофункционального дисплея. 11. Левая нижняя крышка приборной панели, 12. Правая нижняя крышка приборной панели 13. Правая тыльная крышка приборной панели. 14. Механизм закрывания перчаточного ящика, 15. Перчаточный ящик в сборе. 16. Правая боковая облицовка приборной панели. 17. Датчик солнечного света. 18. Панель переключателей. 19. Выключатель аварийной световой сигнализации. 20. Левая нижняя облицовка приборной панели. 21. Блок аудио- или видеосистемы. 22. Облицовка приборной панели С. 23. Сигнальные индикаторы. 24. Облицовка перчаточного ящика. 25. Выключатель модуля подушки безопасности переднего пассажира. 26. Прикуриватель. 27. Гнездо прикуривателя. 28. Облицовочное кольцо прикуривателя. 29. Полка приборной панели. 30. Левая тыльная крышка приборной панели. 31. USB-раэъем. 32. Панель управления системой кондиционирования (климат-контролем). 33. Облицовка панели управления системой кондиционирования (климат-контролем). 34. Бегунок (кондиционер с ручным управлением).

Замечания и предосторожности при проведении работ с панелью приборов

• Отсоединить оба провода от аккумуляторной батареи.

• Заранее отсоединить линию системы подушек безопасности.

• Не прилагать усилий к открытию крышки модуля подушки безопасности, поскольку это может привести к нарушению работоспособности подушки безопасности.

• Соблюдать осторожность, чтобы не повредить панели и другие части.

• При снятии или разборке любых частей, соблюдать осторожность, чтобы не повредить и не деформировать их. Накрывать тканью части, которые могут помешать проведению работ.

• При снятии частей с использованием отвертки или другого инструмента, защищать части, обматывая конец инструмента изоляционной или виниловой лентой.

• Накрывать снятые детали чистой тканью.

• Если зажимы деформированы или повреждены, заменить их новыми.

• Заменять детали одноразового использования новыми после каждого снятия.

• Надежно затягивать болты и гайки установленными моментами затяжки.

• После завершения сборки убедиться в работоспособности каждой части.

• Удалять краску следующим способом:

A) Водорастворимые краски: опустить ткань в теплую воду и хорошо выжать; после удаления краски протереть поверхность мягкой сухой тканью.

B) Масляные краски: разбавить синтетическое моющее средство в теплой воде (двух- или трехпроцентный раствор); опустить в раствор ткань, а затем удалить краску. После этого опустить мягкую ткань в пресную воду, а затем хорошо выжать. После этого полностью удалить моющее средство. Протереть поверхность мягкой сухой тканью.

• Не использовать органические растворители или бензин.

Снятие и установка

При снятии приборной панели в сборе, комбинации приборов, блока аудио- или видеосистемы, а также центральной консоли в сборе, необходимо придерживаться последовательности снятия элементов, приведенной в таблице ниже.

Детали	Приборная панель в сборе	Комбинацияприборов	блок аудио/ видеосистемы	Центральная консоль в сборе
Набалдашник рычага переключения передач (только версии с МКП)	[1]			[1]
Облицовка консоли в сборе	[2]			[2]
Задняя облицовка консоли	[3]			[3]
Винты крепления центральной консоли в сборе (задняя сторона)	[4]			[4]
Левая нижняя крышка приборной панели	[5]			[5]
Правая нижняя крышка приборной панели	[6]			[6]
Центральная консоль в сборе	[7]			[7]
Окантовка переднего дверного проема слева	[8]
Облицовка левой передней стойки	[9]
Левая боковая облицовка приборной панели	[10]
Левая тыльная крышка приборной панели	[11]
Левая нижняя облицовка приборной панели	[12]	[1]
Модуль подушки безопасности водителя	[1З]
Рулевое колесо в сборе	[14]
Кожухи рулевой колонки	[15]
Контактный диск	[16]
Подрулевые переключатели	[17]
Облицовка комбинации приборов А	[18]	[2]
Комбинация приборов	[19]	[3]
Блок многофункционального дисплея (версии с автоматической системой кондиционирования) или облицовка панели управления кондиционером (версии с ручным управлением кондиционером)	[20]		[1]
Винты крепления панели управления кондиционером (с ручным управлением кондиционером)	[21]
Облицовка приборной панели С	[22]		[2]
Блок аудио/видеосистемы	[23]		[3]
Разъем проводов выключателя аварийной сигнализации	[24]
Полка приборной панели	[25]
Окантовка переднего дверного проема справа	[26]
Облицовка правой передней стойки	[27]
Правая боковая облицовка приборной панели	[28]
Правая тыльная крышка приборной панели	[29]
Облицовка перчаточного ящика	[30]
Перчаточный ящик в сборе	[31]
Модуль подушки безопасности переднего пассажира	[32]
Панель переключателей	[33]
Болты и винты крепления приборной панели в сборе	[34]
Приборная панель в сборе	[35]

Перед проведением работ необходимо выключить зажигание, отсоединить отрицательную клемму аккумуляторной батареи и подождать не менее трех минут.

Для снятия облицовочных панелей необходимо использовать только пластиковые съемники.
