Ниссан Джук. Ремни безопасности

Для снятия или установки ремней безопасности рекомендуется руководствоваться приведенными ниже рисунками

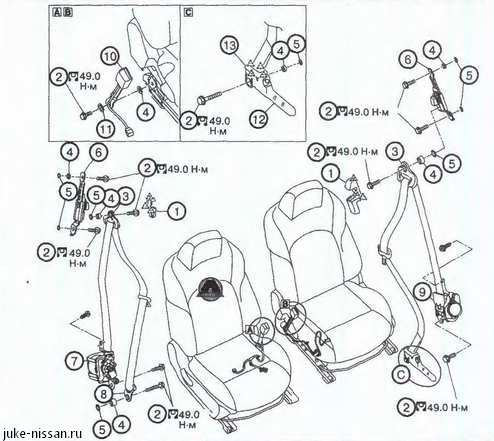

Ремни безопасности передних сидений: 1. Крышка регулятора, 2. Анкерный болт. 3. Плечевой держатель. 4. Проставка. 5. Фиксирующая шайба. 6. Регулятор ремня безопасности. 7. Сматывающий механизм с преднатяжителем (со стороны пассажира). 8. Наружный держатель. 9. Сматывающий механизм с преднатяжителем (со стороны водителя). 10. Скоба ремня безопасности. 11. Пружинная шайба. 12. Крепление преднатяжителя. 13. Облицовка крепления преднатяжителя.

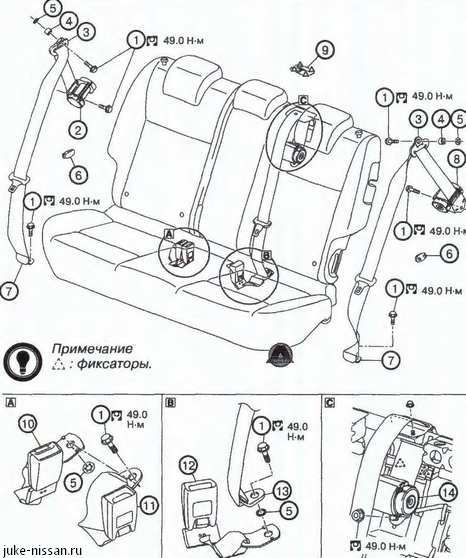

11. Скоба правого ремня безопасности. 12. Центральный держатель. 13. Скоба левого ремня безопасности. 14. Соединительный кронштейн ремня безопасности. 15. Сматывающий механизм центрального ремня безопасности.

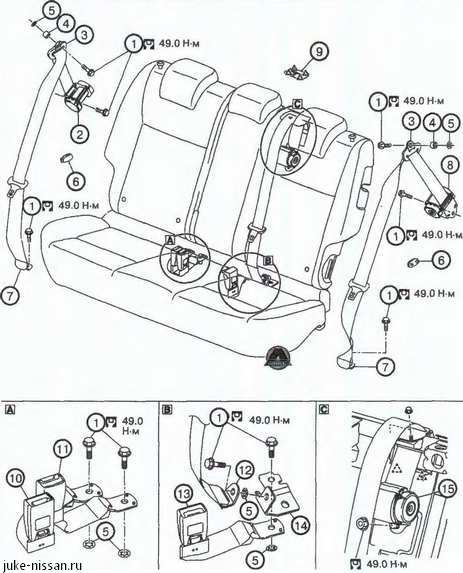

Ремни безопасности задних сидений (версии с полным приводом); 1. Анкерный болт. 2. Наружный сматывающий механизм правого ремня безопасности. 3. Плечевой держатель, 4. Проставка. 5. Стопорная шайба. 6. Крючок ремня безопасности. 7. Наружный держатель. 8. Наружный сматывающий механизм левого ремня безопасности 9. Облицовка центрального ремня безопасности. 10. Скоба правого ремня безопасности. 11. Скоба центрального ремня безопасности. 12. Скоба левого ремня безопасности. 13. Центральный держатель. 14. Сматывающий механизм центрального ремня безопасности.

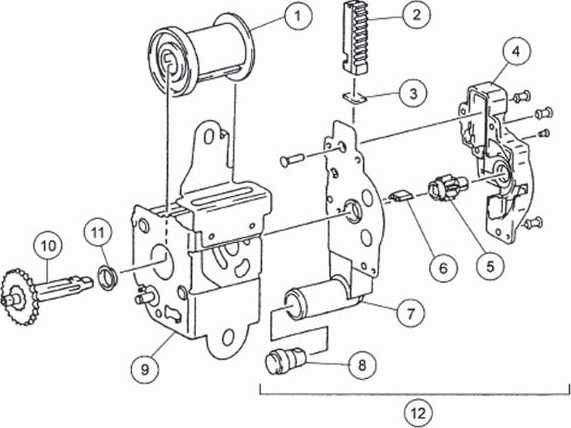

Устройство преднатяжителя ремня безопасности. 1    — направляющий барабан; 2    — поршень с рейкой; 3    — резиновая пластина; 4    — крышка; 5    — шестерня; 6    — стопор поршня; 7    — корпус; 8    — газогенератор; 9    — корпус; 10    — шпиндель; 11— подшипник; 12 — механизм преднатяжителя
