Ниссан Джук. Панели облицовки (обшивки) салона

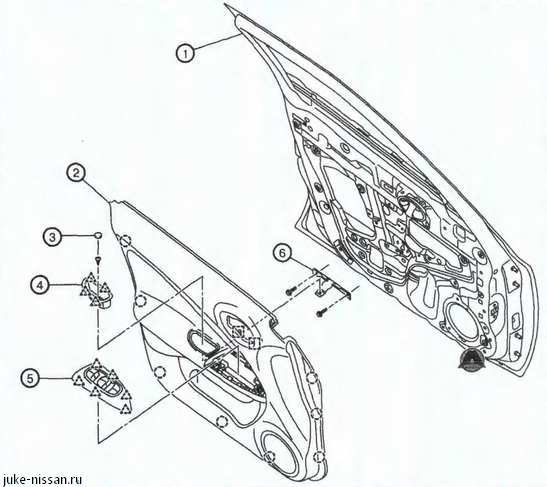

Передняя дверь: 1. Панель передней двери. 2. Облицовка передней двери. 3. Колпачок. 4. Рукоять. 3. Облицовка переключателя электростеклоподъемников, 6. Кронштейн рукояти.

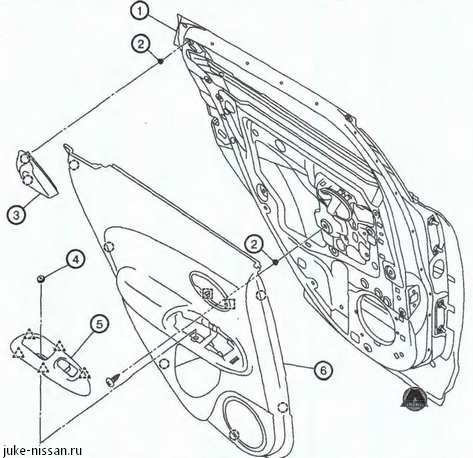

Задняя дверь: 1. Панель задней двери. 2. Втулки. 3. Внутренняя угловая крышка задней двери. 4. Колпачок. 5. Облицовка переключателя электростеклоподъемника. 6. Облицовка задней. двери.

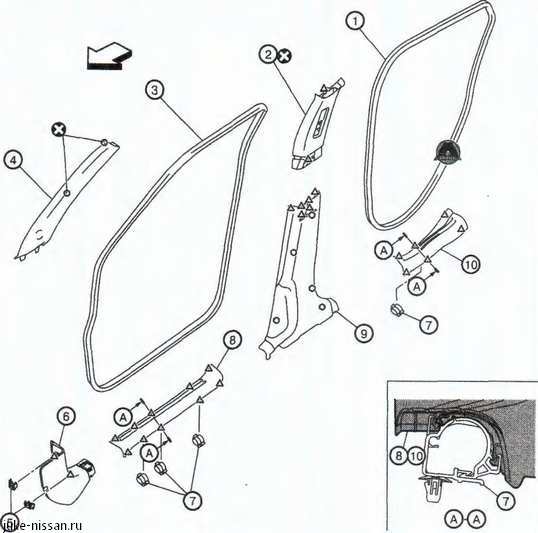

Боковая облицовка салона: 1. Окантовка заднего дверного проема. 2. Верхняя облицовка центральной стойки. 3. Окантовка переднего дверного проема. 4. Облицовка передней стойки. 5. Металлические зажимы. 6. Боковая облицовка приборной панели. 7. Зажимы электропроводки. 8. Внутренняя облицовка переднего дверного порога. 9. Нижняя облицовка центральной стойки. 10. Внутренняя облицовка заднего дверного порога.

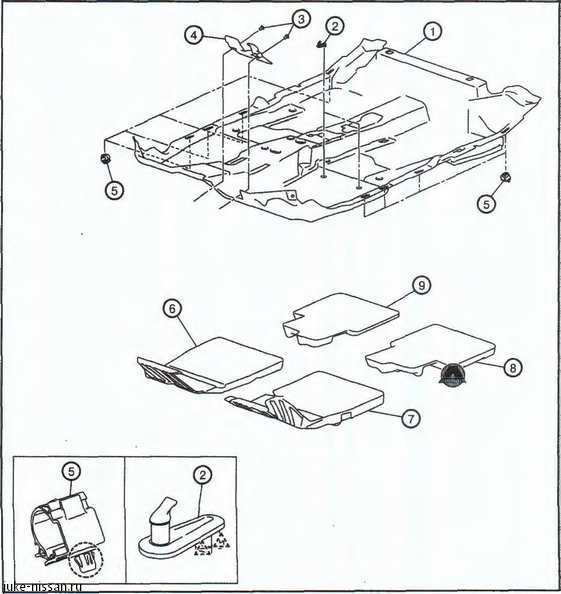

Пол: 1. Напольное покрытие. 2. Крючки напольного покрытия. 3. Зажимы облицовки. 4. Крышка проема рулевой колонки. 5. Зажимы электропроводки. 6. Правая передняя проставка напольного покрытия. 7. Левая передняя проставка напольного покрытия. 8. Левая задняя проставка напольного покрытия. 9. Правая задняя проставка напольного покрытия.

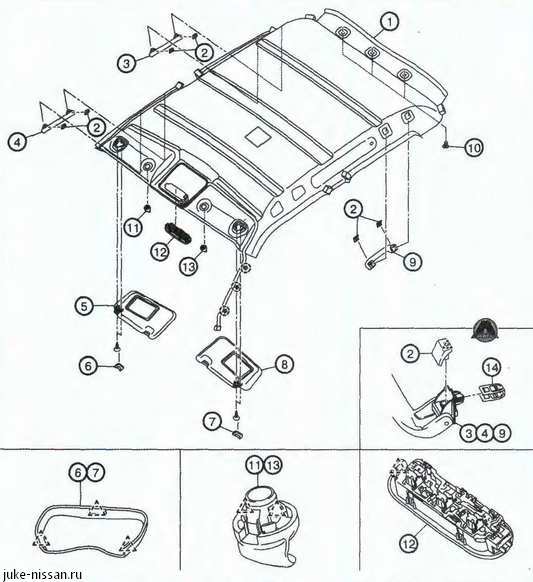

Потолок: 1. Облицовка потолка в сборе, 2. Зажимы поручней. 3. Правый задний поручень. 4. Передний правый поручень. S. Правый солнцезащитный козырек. 6 Крышка правого солнцезащитного козырек. 7. Крышка левого солнцезащитного козырька. 8. Левый солнцезащитный козырек. 9. Левый задний поручень. 10. Зажимы потолочной облицовки. 11. Держатель правого солнцезащитного козырька, 12. Штурманская лампа. 13. Держатель левого солнцезащитного козырька. 14. Металлические зажимы.

Для извлечения облицовки потолка из салона автомобиля потребуется два человека.

Рекомендуется нанести защитную ленту-скотч на участки кузова, которые могут контактировать с потолочной панелью при её снятии.

Потолочная панель извлекается через проем багажного отсека автомобиля. При извлечении не перегибать потолочную панель.

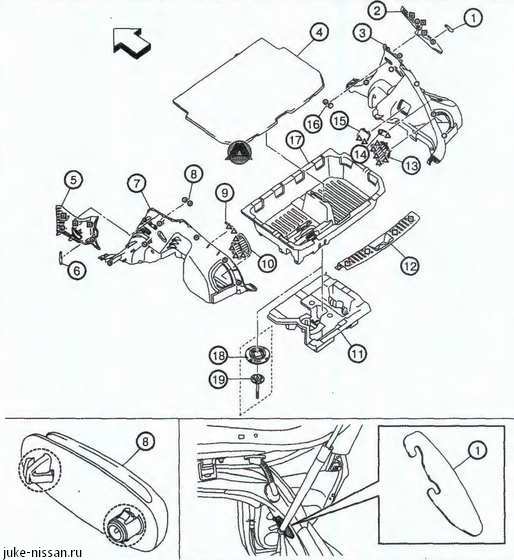

Облицовка багажного отсека (версии 2WD): 1. Крышка задней правой стойки. 2. Правая верхняя боковая облицовка багажного отсека. 3. Правая нижняя боковая облицовка багажного отсека. 4. Настил пола багажника. 5. Левая верхняя боковая облицовка багажного отсека. 6. Крышка задней левой стойки. 7. Левая нижняя боковая облицовка багажного отсека. 8. Крюк левого ремня безопасности. 9. Облицовка левого амортизатора. 10. Решетка левой нижней боковой облицовки багажного отсека. 11. Держатель ремкомплекта (версии без запасного колеса). 12. Задняя пластина багажного отсека.

13. Решетка правой нижней боковой облицовки багажного отсека. 14. Лампа освещения багажного отсека. 15. Облицовка правого амортизатора, 16. Крюк правого ремня безопасности, 17. Поддон багажного отсека. 18. Задняя центральная проставка пола багажника (версии с запасным колесом). 19. Скоба запасного колеса (версии с запасным колесом).

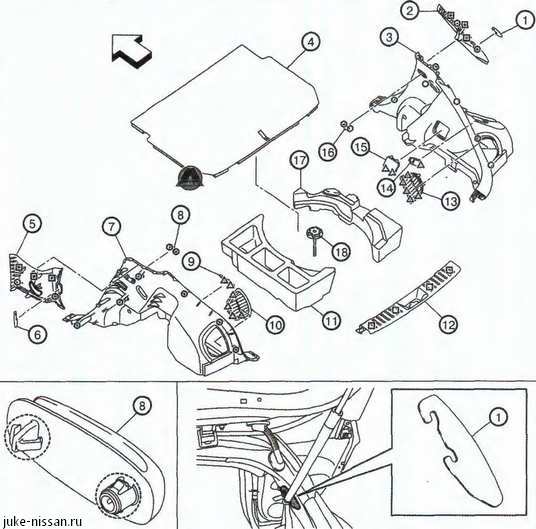

Облицовка багажного отсека (версии 4WD): 1. Крышка задней правой стойки. 2. Правая верхняя боковая облицовка багажного отсека. 3. Правая нижняя боковая облицовка багажного отсека. 4. Настил пола багажника. 5. Левая верхняя боковая облицовка багажного отсека. 6. Крышка задней левой стойки. 7. Левая нижняя боковая облицовка багажного отсека. 8. Крюк левого ремня безопасности. 9. Облицовка левого амортизатора. 10. Решетка левой нижней боковой облицовки багажного отсека. 11. Левая задняя проставка пола багажного отсека. 12. Задняя пластина багажного отсека. 13. Решетка правой нижней боковой облицовки багажного отсека. 14. Лампа освещения багажного отсека. 15. Облицовка правого амортизатора. 16. Крюк правого ремня безопасности. 17. Правая задняя проставка пола багажного отсека. 18. Скоба запасного колеса.

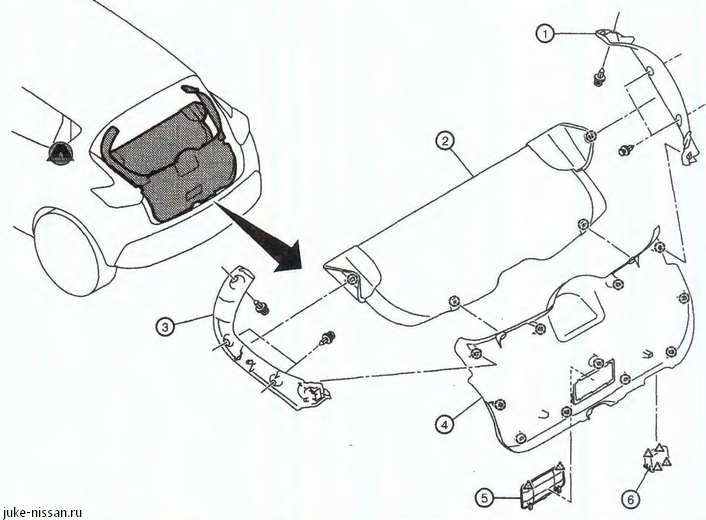

1. Правая боковая облицовка двери багажного отделения. 2, Облицовка задней вещевой полки. 3. Левая боковая облицовка двери багажного отделения. 4. Нижняя облицовка задней двери. 5. Лючок аварийного открытия двери багажного отделения, 6. Рукоять двери багажного отделения.
