Ниссан Джук. Снятие модуля шторки безопасности

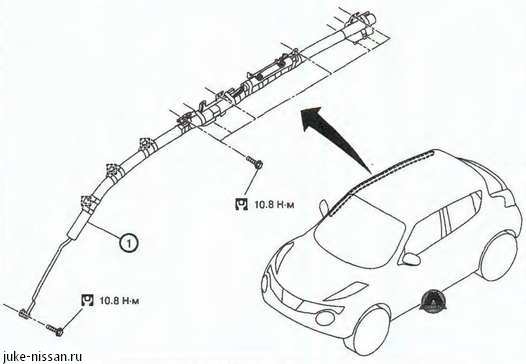

1. Модуль шторки безопасностину.





• Перед началом проведения работ выключить зажигание, отсоединить обе клеммы аккумуляторной батареи и подождать не менее трек минут.


• При проведении работ необходимо всегда находится в стороне от модуля шторки безопасности. Не работать перед ним.

• Не использовать инструменты с пневмо- или электроприводом.

Снятие

1 Снять облицовку потолка.

2. Отвернуть болт крепления модуля шторки безопасности, расположенный на передней стойке кузова.

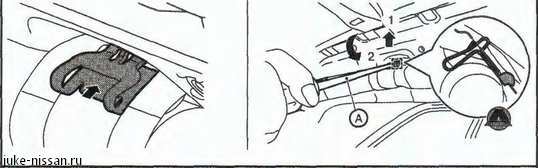

3. Отцепить металлический зажим на потолке спереди.

- 1. Вставить плоскую отвертку (А) до упора в центральный металлический зажим.


- 2. Приподнять отвертку вверх, как показано на рисунке, и отцепить верхнюю сторону металлического зажима.


- 3. Провернуть отвертку как показано на рисунке, и отцепить нижнюю сторону металлического зажима.





Следить за тем, чтобы не деформировать металлический зажим.

4. Отсоединить разъем модуля шторки безопасности.

Примечание

• Для установки/снятия разъема модуля подушки безопасности необходимо вставить жало тонкой отвертки, обмотанное изолентой, в паз, поднять фиксатор и снять разъем.

• Установить разъем с поднятым фиксатором, после чего вжать фиксатор в разъем. Убедиться в том, что разъем установлен надежно.

5. Отвернуть болты крепления модуля шторки безопасности, расположенные на задней стойке кузова.

6. Отвернуть болты крепления модуля шторки безопасности, расположенные на центральной стойке кузова.

7. Отвернуть болты крепления модуля шторки безопасности, расположенные на пиропатроне, после чего снять модуль шторки безопасности.

Установка

Установка производится в порядке, обратном снятию,

Вставить металлический зажим на потолке спереди до слышимого щелчка фиксации. Потянув за зажим, убедиться в том, что он надежно зафиксирован.


По пунктирной линии модуля шторки безопасности убедиться в том, что он не перекручен.

Следить за тем, чтобы при установке не повредить электропроводку.

В случае загорания индикатора неисправности подушек безопасности на приборной панели, необходимо стереть коды неисправности из памяти системы самодиагностики при помощи прибора CONSULT-lll. В случае, если индикатор по-прежнему горит, выполнить процедуру самодиагностики системы для выявления неисправности.







Ниссан Джук. Снятие модуля боковой подушки безопасности

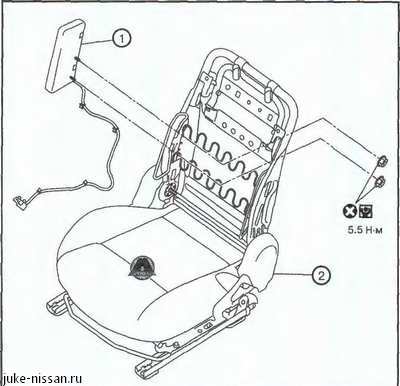

1. Модуль ботвой подушки безопасности. 2. Переднее сиденье в сборе.

• Перед началом проведения работ выключить зажигание, отсоединить обе клеммы аккумуляторной батареи и подождать не менее трех минут.


• При проведении работ необходимо всегда находится в стороне от модуля подушки безопасности. Не работать перед ним.

• Не использовать инструменты с пневмо- или электроприводом.

Снятие

1. Снять переднее сиденье.

2. Снять облицовку спинки сиденья.

3. Снять модуль боковой подушки безопасности с облицовки спинки сиденья.

Установка

Установка производится в порядке, обратном снятию.

Не использовать старые болты крепления повторно, заменять их новыми.


Следить за тем, чтобы при установке не повредить электропроводку,

В случае загорания индикатора неисправности подушек безопасности на приборной панели, необходимо стереть коды неисправности из памяти системы самодиагностики при помощи прибора CONSULT-lll. В случае, если индикатор по-прежнему горит, выполнить процедуру самодиагностики системы для выявления неисправности.
