Масляный бак самосвалов MA3-5549

Масляный бак (рис. 76) представляет собой сварной резервуар цилиндрической формы с горловиной для заливки масла и отверстием для слива масла из системы.

Заливная горловина закрывается резьбовой крышкой, в которой имеется отверстие, сообщающее бак с атмосферой. Для предохранения от попадания через это отверстие внутрь бака грязи и пыли под крышкой устанавливается войлочная прокладка. Сливное отверстие закрывается пробкой с конической резьбой.

Забор масла из бака производится через вваренный в корпус патрубок, а слив масла из сливной магистрали — через отверстие в крышке фильтра.

Фильтр служит для очистки масла от посторонних примесей и металлических частиц, попадающих в масло при износе деталей, особенно в период их приработки.

Фильтрация масла происходит путем прохождения через набор чечевицеобразных сетчатых элементов 1. При чрезмерном загрязнении элементов давление на сливе возрастает, вследствие чего открывается клапан и масло сливается в бак, минуя фильтр. Для замера уровня масла в баке служит указатель уровня. Уровень масла должен быть в пределах между нижней и верхней метками измерителя

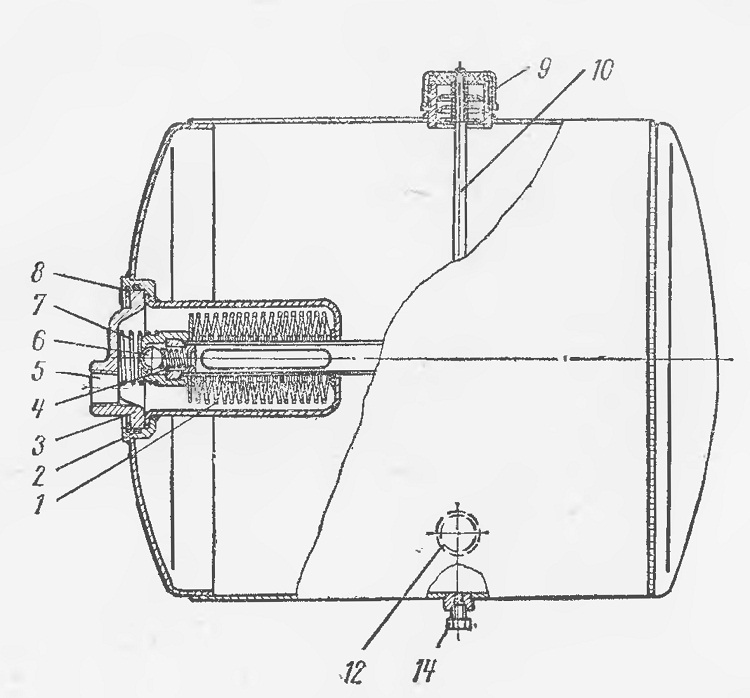

Рис. 76. Бак масляный:
1 — элементы фильтрующие; 2 — кольцо резиновое; 3 — крышка фильтра; 4 — пружина клапана; 5 — отверстие сливное; € — шарик клапана; 7 — пружина фильтра; 8 — кольцо запорное; 0 — пробка; 10— указатель уровня масла; 11 — пробка;
12 — патрубок всасывающий
