Пневмораспределительный кран системы подъема платформы самосвалов MA3-5549

Пневмораспределительный кран (рис. 74) служит для дистанционного управления механизмом подъема платформы с помощью сжатого воздуха.

Крап крепится на усилителе бампера, а рукоятка его выведена в кабину на панель приборов.

Пневмораспределительный кран состоит из корпуса, притертого к нему вращающегося плоского золотника 3, поджимаемого к корпусу тарельчатой пружиной 2 и давлением подводимого через отверстие I в крышке 1 сжатого воздуха, и фиксаторного устройства.

Фиксаторное устройство обеспечивает фиксацию золотника во всех рабочих положениях. Оно состоит из диска 15, неподвижно посаженного на штоке 4 с помощью шпонки 16, шарика 11, пружины 12 и корпуса пружины 13, контрящегося гайкой 14.

Изменяя положение золотника 3, можно распределять воздух, направляя его либо в камеру включения коробки отбора мощности и к бортовому цилиндру, либо в камеру клапана управления. При подводе воздуха к одной из камер другая соединяется с атмосферой. При нейтральном положении золотника (транспортное положение) рабочие камеры коробки отбора мощности и клапана управления соединены с атмосферой, а к бортовому цилиндру подведен сжатый воздух, благодаря чему запоры борта удерживаются в закрытом положении.

Таким образом, с помощью пневмораспределительного крана можно получить следующие положения:

1) насос выключен, клапан управления закрыт, запоры заднего борта закрыты (транспортное положение) ;

2) насос включен, запоры заднего борта открыты, клапан управления закрыт (подъем платформы);

3) насос выключен, запоры заднего борта открыты, клапан управления закрыт (остановка платформы в промежуточном положении);

4) насос выключен, запоры заднего борта открыты, клапан управления открыт (опускание платформы),

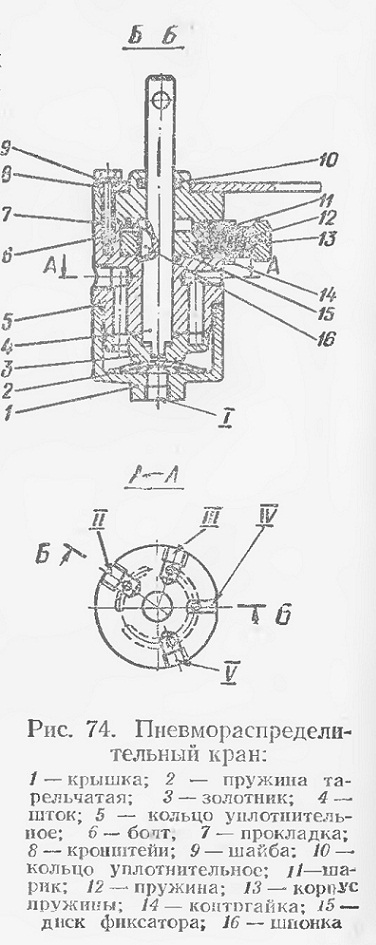

Рис. 74. Пневмораспределительный кран
