Пневмоцилиндр управления запорами заднего борта самосвалов MA3-5549

Пневмоцилиндр управления запорами заднего борта устанавливается на самосвал с универсальной платформой, снабженной открывающимся задним бортом. Бортовой цилиндр (рис. 75) состоит из корпуса 4, двух крышек (передней 2 и задней 9) и поршня 6 со штоком 5.

Цилиндр крепится шарнирно к поперечине под платформой, и шток его соединен через рычаг с валом запоров борта. В крышках цилиндра имеются отверстия для подачи воздуха по одну или другую сторону поршня.

Кроме пневматического управления запорами борта платформа имеет дублирующее ручное управление с помощью рукоятки, находящейся с левой стороны возле заднего борта

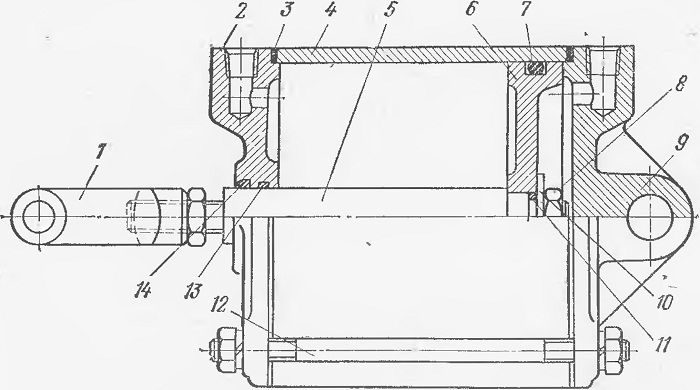

Рис. 75. Пневмоцилиндр управления запорами заднего борта платформы:
1—вилка штока; 2— крышка; 3— прокладка; 4 — корпус; 5 — шток; 6— поршень; 7 —кольцо уплотнительное поршня; 8— гайка, 9—крышка опорная; 10 — шайба; 11— кольцо; 12— шпилька стяжная; 13—кольцо уплотнительное штока;
14 — кольцо грязезащитное
