КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В







Указатель температуры воды в блоке двигателя МАЗ

Прибор состоит из корпуса, в котором смонтирован пластмассовый каркас, несущий на себе обмотки К1, К2 и К3 (рис. 80). Между обмотками помещена ось, на которую насажены постоянный

дисковый магнит МД и стрелка прибора. В одном углу каркаса запрессован постоянный магнит М. При отсутствии тока в цепи взаимодействуют поля магнитов МД и М и располагают стрелку в крайнем левом положении. При включении тока последний проходит последовательно соединенные обмотки Кг и К-л и сопротивление температурной компенсации Rтк. Одновременно ток проходит по катушке К1 и через нее по полупроводниковому сопротивлению R, установленному в корпусе датчика указателя температуры. Полупроводник датчика изменяет свое сопротивление в зависимости от температуры и тем самым регулирует величину тока в цепи катушки К1. Так как в катушках K2 и К3 ток не изменяет своей величины, то положение стрелки прибора зависит от взаимодействия постоянных магнитных полей катушек К2 и К3 с полем катушки K1, изменяющим свою величину. Результирующее поле всех катушек устанавливает дисковый магнит МД, связанный со стрелкой, в соответствующее положение.

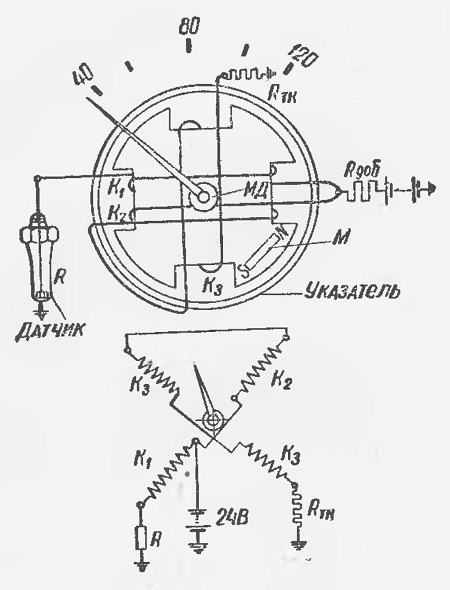

Рис. 80. Схема указателя температуры воды
