Уход за раздаточной коробкой лесовоза МАЗ-501 - часть 2
Сборка межосевого дифференциала раздаточной коробки лесовоза МАЗ-501
Сборку межосевого дифференциала (фиг. 71) следует
производить особенно тщательно. Шайба и передняя обойма имеют совместно
расточенные отверстия под опорные шейки сателлитов. Несовпадение
указанных отверстий допустимо не более 0,05 мм. Увеличение несоосности
отверстий в шайбе и обойме может вызвать заклинивание и поломку шестерен
дифференциала. Зазор между опорной шейкой сателлита и отверстиями в
обойме и шайбе должен находиться в пределах 0,363—0,260 мм.
Все детали дифференциала перед сборкой необходимо смазать жидкой
смазкой.
Шлицевая втулка должна свободно и легко проворачиваться в своем гнезде в
передней обойме дифференциала без заметного радиального зазора. После
установки сателлитов в солнечной шестерне болты крепления шайбы нужно
затянуть до отказа и зашплинтовать. При этом сателлиты и солнечная
шестерня должны свободно, без заеданий проворачиваться.
Дифференциал собран правильно, если при установке его в вертикальном
положении все шестерни проворачиваются от усилия руки.

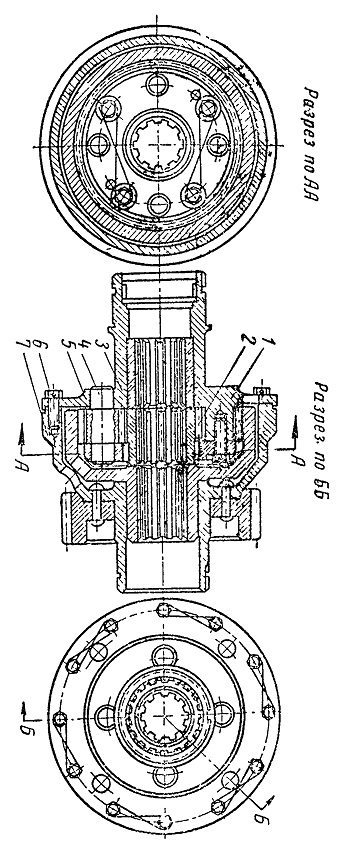

Фиг. 71. Межосевой дифференциал:
1 — передняя обойма дифференциала; 2 — солнечная шестерня привода
переднего моста;
3 — опорная втулка; 4 — сателлит; 5 — корончатая шестерня привода
заднего моста;
6— болт; 7 — задняя обойма дифференциала.
