КАРДАННАЯ ПЕРЕДАЧА лесовоза МАЗ-501 - часть 1
Расположение карданных валов показано на фиг. 72.

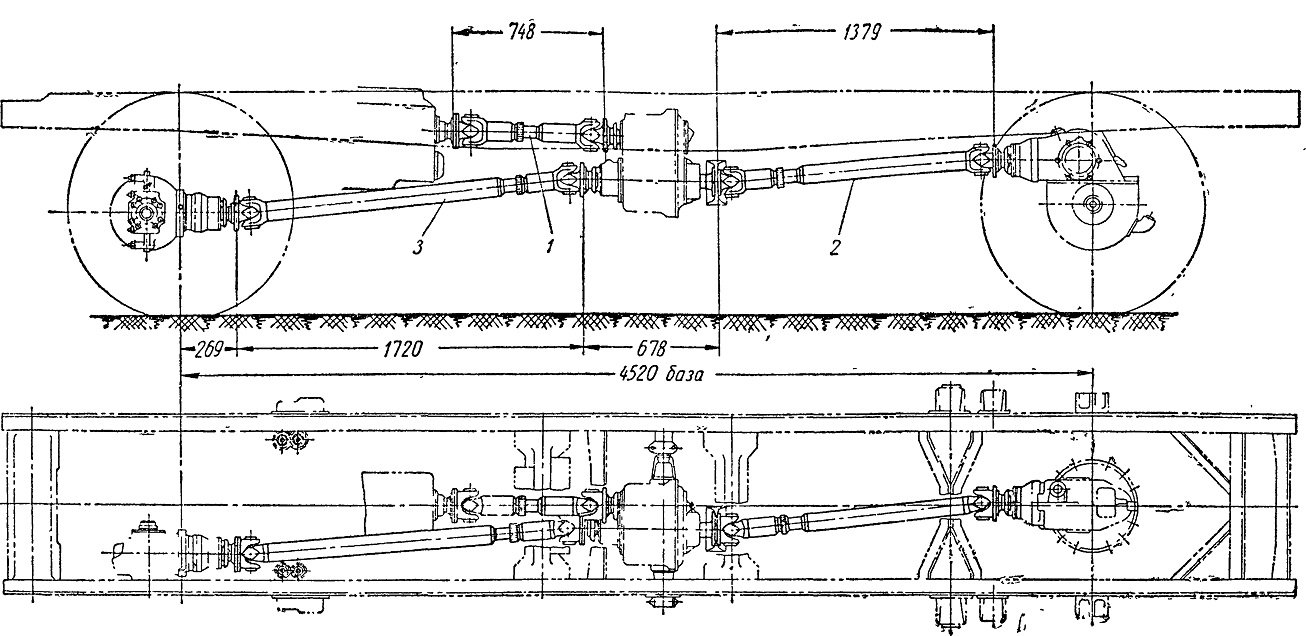

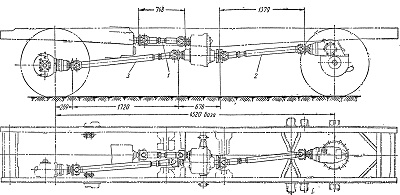

Фиг. 72. Карданная передача:
1 — карданный вал привода раздаточной коробки; 2 — карданный вал привода
заднего моста; 3 — карданный вал привода переднего моста.
Крутящий момент от коробки передач передается к раздаточной коробке
коротким карданным валом, который соединяет вторичный вал коробки
передач с первичным валом раздаточной коробки. Распределение крутящего
момента между передним и задним ведущими мостами осуществляется двумя
другими карданными валами, получающими вращение от соответствующих валов
раздаточной коробки. Все три вала открытого типа, со средней трубчатой
частью, с шарнирами на игольчатых подшипниках, различаются между собой
только длиной.
Карданный вал представляет собой сварную трубу с наружным диаметром 89
мм и толщиной стенки 3,5 мм. С одной стороны трубы запресован шлицевый
конец вала, а с другой — приварена вилка карданного вала.
Шлицевой конец карданного вала обеспечивает возможность изменения его
длины (расстояние между шарнирами) при прогибе рессор. В этом случае
шлицевой конец вала перемещается в шлицевой втулке скользящей вилки
карданного шарнира. Шлицевое соединение скользящей вилки с валом
смазывают через масленку, ввернутую в шлицевую втулку.
Для предохранения шлицевого соединения от загрязнения и удержания смазки
на шлицевой втулке в штампованной обойме установлен войлочный сальник.
