Устройство раздаточной коробки лесовоза МАЗ-501

Устройство раздаточной коробки лесовоза МАЗ-501 часть 1

Раздаточная коробка передает крутящий момент от вторичного вала коробки передач к переднему и заднему ведущим мостам. Одновременно она служит для повышения тягового усилия на колесах. Устройство раздаточной коробки показано на фиг. 69,

управление раздаточной коробкой — на фиг. 70.

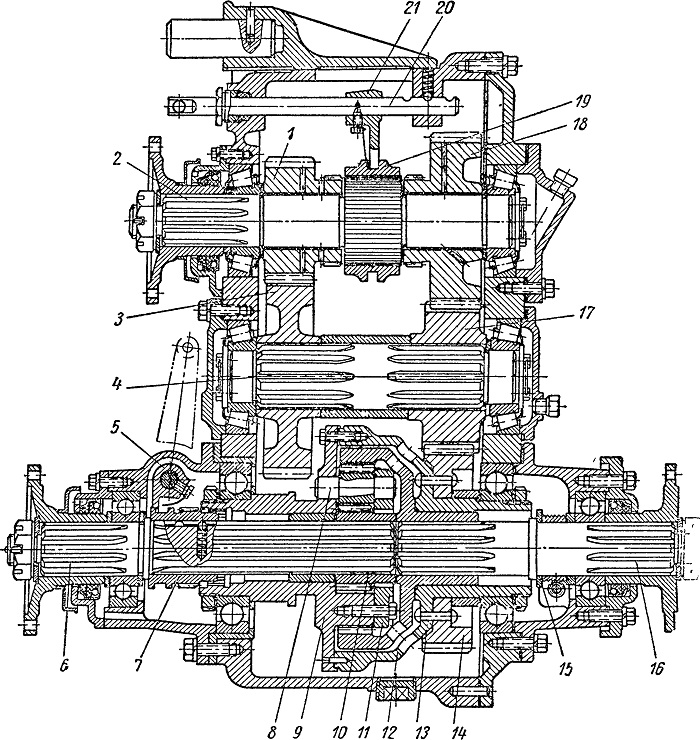

Фиг. 69. Раздаточная коробка:
1 — шестерня первой передачи первичного вала; 2 — первичный вал; 3 — шестерня первой передачи промежуточного вала, 4 — промежуточный вал; 5 — вилка включения блокировки дифференциала; 6 — вал привода переднего моста; 7 — муфта блокировки дифференциала; 8 — сателлит; 9 — передняя обойма дифференциала;
10 — шестерня привода переднего моста, 11 — шайба; 12 — шестерня привода заднего моста; 13 — задняя обойма дифференциала; 14—шестерня выводного вала;
15 — шестерни спидометра; 16 — вал привода заднего моста; 17 — шестерня второй передачи промежуточного вала; 18 — шестерня второй передачи первичного вала;
19 — муфта переключения передач; 20 — шток вилки переключения передач;
21 — вилка переключения передач раздаточной коробки.

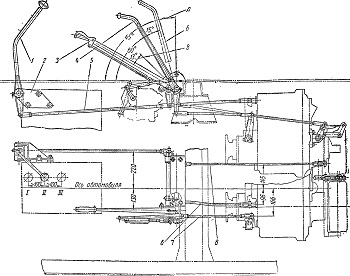

Фиг. 70. Управление раздаточной коробкой и ручным тормозом:
I— повышающее положение рычага; II — нейтральное положение; III — понижающее положение; А — максимально возможный ход рычага ручного тормоза; Б — положение рычага при сблокированном дифференциале; В — угол, соответствующий зазору 1 мм между лентой тормоза и барабаном; 1 — рычаг переключения передач; 2 — кронштейн рычага; 3 — рычаг ручного тормоза; 4— рычаг блокировки дифференциала; 5 и 6 — тяги переключения передач; 7 — тяга блокировки дифференциала; 8 — тяга привода ручного тормоза.
