Регулировка оборотов холостого хода двигателя ЯАЗ-204А лесовоза МАЗ-501



При неустойчивой работе двигателя с минимальным числом оборотов холостого хода или числом оборотов холостого хода больше 500 необходима регулировка регулятора, которую надо производить в следующем порядке (фиг. 63) :

1. Снять колпачок пружины регулятора.

2. Отпустить контргайку и вывернуть буферный винт настолько, чтобы он выступал из корпуса не менее чем на 16 мм.

3. Отвернуть контргайку винта холостого хода.

4. Отрегулировать до нужной величины число оборотов коленчатого вала, поворачивая винт холостого хода; для увеличения числа оборотов винт надо ввертывать, для уменьшения — вывертывать. После окончания регулировки необходимо завернуть контргайку винта холостого хода.

5. Ввертывать медленно буферный винт до тех пор, пока число оборотов коленчатого вала не увеличится приблизительно на 20 об/мин, затем затянуть контргайку буферного винта.

6. Если после регулировки двигатель работает неравномерна (с перекатами), необходимо еще ввернуть буферный винт, а затем винтом холостого хода отрегулировать число оборотов вала двигателя до 400—500 в минуту.

Причиной неустойчивой работы двигателя может быть заедание в шарнирах тяги регулятора и рычага валика управления, реек насос-форсунок, валика привода реек насос-форсунок, стакана пружины холостого хода в гильзе. Поэтому необходимо проверить работу этих узлов. Если есть заедания, надо устранить их; затем вновь отрегулировать число оборотов холостого хода в указанном выше порядке.

7. Проверить работу механизма останова двигателя.

Максимальное число оборотов вала двигателя регулируют на

заводе и при эксплуатации автомобиля его регулировать не надо.

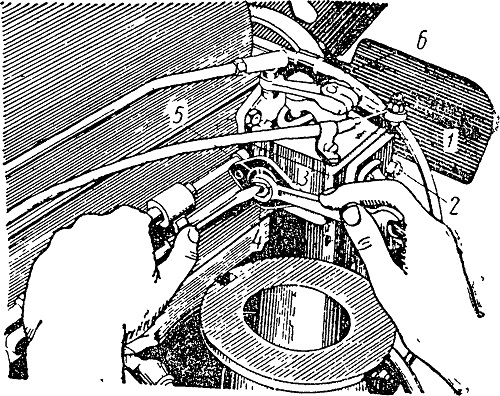

Фиг. 63. Регулировка числа оборотов холостого хода:
1 — регулятор; 2 — буферный винт; 3 — винт пружины холостого хода; 4 — контргайка; 5 — гайка пружины регулятора; 6 — рычаг управления регулятором.
