СИСТЕМА ПИТАНИЯ двигателя ЯАЗ-204А лесовоза МАЗ-501

СИСТЕМА ПИТАНИЯ двигателя ЯАЗ-204А лесовоза МАЗ-501

Система питания служит для подачи в цилиндры двигателя необходимого количества топлива в мелкораспыленном виде и в определенной последовательности.

Система питания (фиг. 45) работает следующим образом. При помощи топливного насоса топливо из бака последовательно проходит сетчатый фильтр заборной трубки, фильтр предварительной очистки, насос, фильтр тонкой очистки, подводящую магистраль и насос-форсунку. Излишнее топливо через отводящую магистраль головки блока цилиндров и отводящую трубку поступает обратно в топливный бак.

Непрерывная циркуляция топлива через полость насос-форсунки обеспечивает ее надежное охлаждение, а также некоторый подогрев топлива, что способствует лучшему распыливанию топлива.

Топливный насос создает значительное разрежение на участке от бака до насоса. Это обусловливает возможность попадания воздуха в топливную систему. Мощность двигателя при этом снижается, он начинает работать с резкими звонкими стуками. При попадании в систему значительного количества воздуха работа двигателя прекращается. Поэтому необходимо тщательно наблюдать за сохранением герметичности всех соединений топливной системы на этом участке.

Топливные трубки 6 и 17, соединяющие топливный бак с топливной системой, сделаны из красной меди и имеют двойную развальцовку; все остальные топливные трубки — стальные. Соединения стальных трубок уплотнены латунными конусными муфтами.

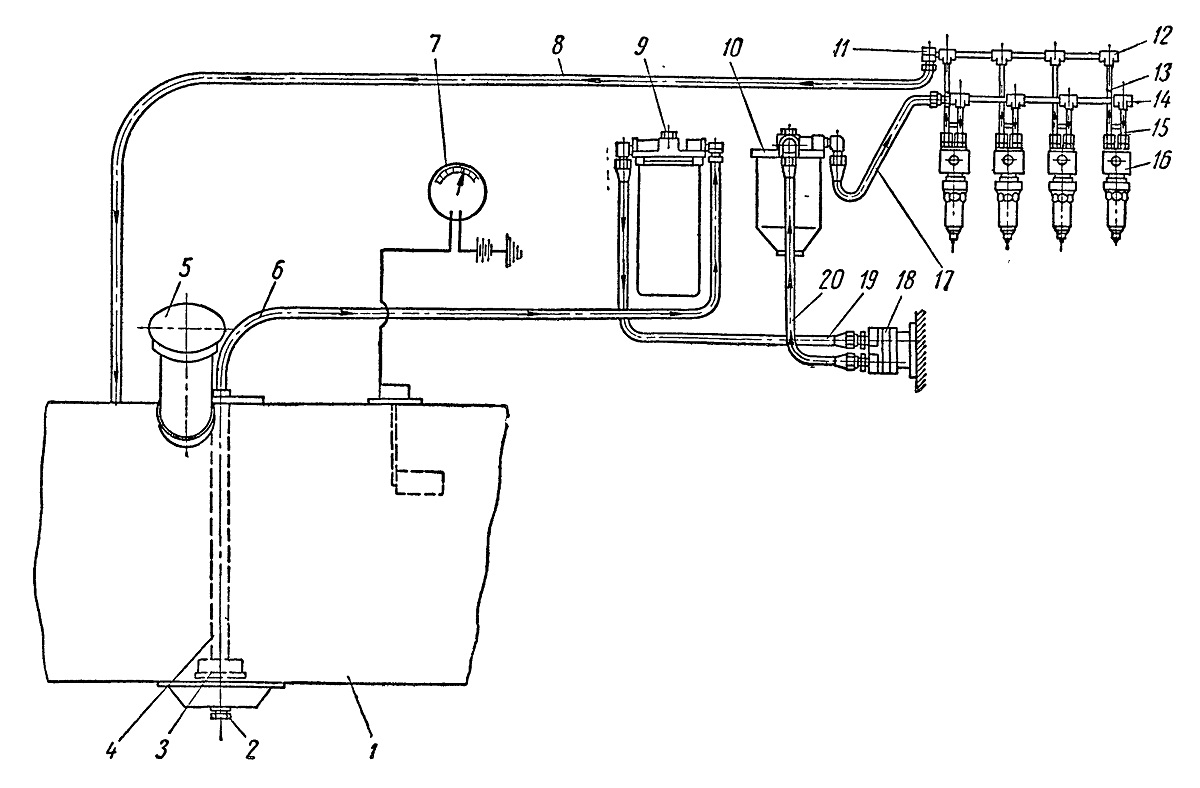

Фиг. 45. Схема питания топливом:
1 — топливный бак; 2 — сливная пробка топливного бака; 3 — сетчатый фильтр; 4 — топливозаборник; 5 — наливная горловина топливного бака; 6 — трубка подачи топлива к фильтру грубой очистки; 7 — указатель уровня топлива в баке; 8 — отводящая трубка бака; 9 — фильтр грубой очистки; 10 — фильтр тонкой очистки, 11— штуцер с калиброванным отверстием; 12— отводящая магистраль; 13 — отводящая трубка форсунки; 14 — подводящая магистраль; 15 — подводящая трубка форсунки; 16 — насос-форсунка; 17 — трубка подачи чистого топлива в магистраль головки блока; 18 — подкачивающий топливный насос; 19 — трубка подачи топлива к насосу; 20 — трубка подачи топлива к фильтру тонкой очистки.
