Фильтр тонкой очистки топлива двигателя ЯАЗ-204А лесовоза МАЗ-501





Фильтрующий элемент фильтра (фиг. 51) сменный, состоит из сварного каркаса с фланцами по торцам и перфорированной сердцевины, обмотанной ситцевой оберткой. На каркас наложен слой минеральной шерсти, которая склеена специальным веществом и образует твердую пористую массу. Склеивающее вещество растворяется в воде и поэтому нормальная работа фильтра возможна при отсутствии в топливе воды.
Фильтрующий элемент помещен в корпусе. К днищу корпуса приварен центральный стержень, в верхней части которого имеется отверстие с резьбой для болта, крепящего крышку к корпусу. В нижнюю часть стержня ввернут спускной кран для слива отстоя-В крышке фильтра имеются входной и выходной каналы: с входным каналом соединено контрольное отверстие, закрытое пробкой Через контрольное отверстие выходит воздух при заполнении системы питания топливом. Между крышкой и корпусом фильтра установлена уплотняющая прокладка.

Топливо поступает по входному каналу в пространство между стенкой корпуса и фильтрующим элементом. Только пройдя через фильтрующий элемент, топливо может попасть к выходному отвер-стию. Посторонние примеси, имеющиеся в топливе, задерживаются волокнами минеральной шерсти и остаются в фильтрующем элементе. Очистить засорившийся фильтрующий элемент от грязы нельзя и поэтому его надо заменить новым.

Проход топлива минуя фильтрующий элемент предотвращается имеющимися в фильтре уплотнениями: кожаной прокладкой между фланцем фильтрующего элемента и крышкой корпуса, а также резиновой прокладкой, плотно охватывающей центральный стержень. Резиновая прокладка прижимается к фланцу фильтрующего элемента пружиной, которая одновременно обеспечивает плотное прилегание фильтрующего элемента к крышке фильтра.

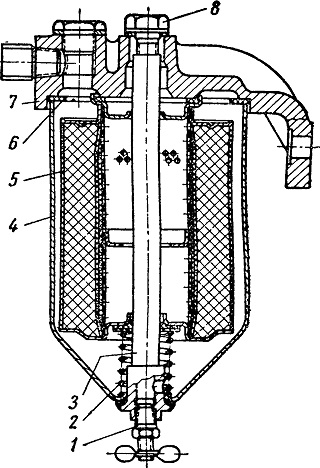

Фиг. 51. Фильтр тонкой очистки топлива:
1 — спускной кран; 2 —пружина фильтрующего элемента; 3 — центральный стержень. 4 — корпус фильтра; 5 — фильтрующий элемент;
6 — прокладка; 7 — крышка фильтра; 8 — болт крепления.
