ЛyA3-967M. РЕМОНТ РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ

 Операционная карта № 26

Инструмент и приспособления: ключ 11, отвертка 150x0,5, молоток 500 г, бородок слесарный 3, ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, измерительный инструмент.

Трудоемкость: 0,7 чел.-ч.

1. Разборка распределителя зажигания

1.1. Откинуть защелки 11 (рис. 93) крепления крышки, снять крышку 1 и ротор 2.

1.2. Вывернуть винты 22 крепления вакуумного регулятора 23 к корпусу 8 распределителя, отсоединить конец тяги 20 диафрагмы от оси на пластине прерывателя и снять вакуумный регулятор (отвертка 150X0,5).

1.3. Вывернуть винты крепления пластины 18 прерывателя и отсоединить вывод 9 низкого напряжения, снять конденсатор (отвертка 150x0,5).

1.4. Снять пластину 18 с контактным узлом, фетровую прокладку 24, фильц 17, вывернуть винт 17 (рис. 205) крепления кулачка и снять кулачок 16 (отвертка 150x0,5).

1.5. Снять пружинное кольцо 13 муфты 11 привода валика распределителя, вынуть штифт 12 крепления

муфты к валику и снять муфту (отвертка 150x0,5, молоток 500 г).

1.6. Вывернуть масленку 8 (ключ 11).

1.7. Вывернуть стопорный винт 21 (рис. 93), винт 7 (рис. 205) крепления пружины к контактной стойке, снять стопорную шайбу с оси рычага 4 (рис. 93) прерывателя, снять рычаг с подушкой и пружиной в сборе, снять контактную стойку (отвертка 150x0,5).

1.8. Извлечь центробежный регулятор 10 (рис. 205) распределителя с валиком 14.

1.9. Очистить, промыть детали моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.10. Проверить техническое состояние деталей (измерительный инструмент).

2. Технические условия на контроль, сортировку и ремонт деталей распределителя зажигания


2.1. Корпус распределителя

Не допускаются:

обломы, трещины любого размера и расположения;

срыв или смятие резьбы более двух витков;

износ отверстий во втулках под валик распределителя до диаметра более 12,73 мм.

Изношенные втулки заменить. Новые втулки развернуть одновременно за один проход до диаметра (12,7+цда) мм. Срыв или смятие резьбы до двух витков устранить прогонкой.

2.2. Крышка распределителя и ротор

Не допускаются:

трещины или обломы любого размера и расположения;

обломы контактного уголька или зависание его в крышке;

облом или ослабление крепления контактной пластины бегунка.

2.3. Контакты распределителя зажигания

Не допускается высота контактов менее 1,5 мм. При износе подушки распределителя и ослаблении его пружины рычажок заменяется новым в сборе с пружиной.

3. Сборка распределителя зажигания

3.1. Смазать валик 14 (рис. 205) распределителя маслом для двигателя, установить кулачок 16 на валик и закрепить винтом 17 (отвертка 150X0,5)-

3.2. Установить валик в сборе в корпус 8 (рис. 93) распределителя.

3.3. Установить на нижний конец валика шайбу и муфту 11 (рис. 205), совместив отверстия на муфте и валике, вставить в отверстие штифт 12, установить

отвертка 150x0,5).

3.4. Установить и закрепить на контактной стойке провода и пружину рычага с подушкой (отвертка 150X0,5).

3.5. Установить стойку в сборе на ось пластины 18 (рис. 93) прерывателя и закрепить стопорным винтом 21.

3.6. Установить на ось пластины рычаг 4 с пружиной так, чтобы контакты соприкасались, установить на ось пластины стопорную шайбу (отвертка 150x0,5).

3.7. Установить пластину прерывателя и закрепить винтами (отвертка 150x0,5).

3.8. Установить фильц 17 для смазки кулачка и фетровую прокладку 24 для смазки оси кулачка 19, предварительно пропитав их маслом для двигателя.

3.9. Установить масленку, предварительно заполнив ее и крышку смазкой Литол-24.

3.10. Установить конденсатор, вывод 9 низкого напряжения и закрепить винтами (отвертка 150x0,5).

3.11. Присоединить конец тяги 20 диафрагмы
вакуумного регулятора 23 к ее оси на пластине 18 прерывателя, установить вакуумный регулятор и закрепить винтами 22 (отвертка 150x0,5).

3.12. Установить ротор 2 (рис. 205), крышку 1 распределителя зажигания и закрепить крышку защелками 4.

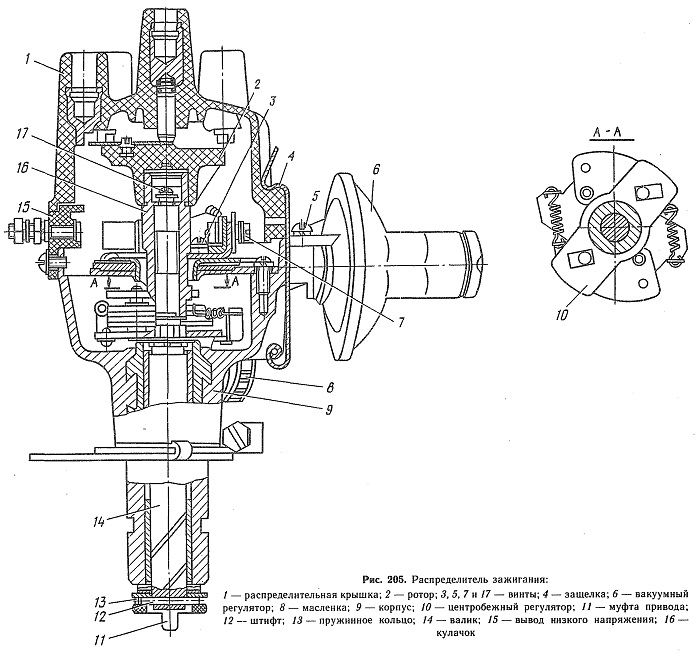

Рис. 205. Распределитель зажигания:
1 — распределительная крышка; 2 — ротор; 3, 5, 7 и 17 — винты; 4 — защелка; 6 — вакуумный регулятор; 8—масленка; 9 — корпус; 10 — центробежный регулятор; 11 — муфта привода; 12 — штифт; 13 — пружинное кольцо; 14 — валик; 15 — вывод низкого напряжения; 16 —кулачок
