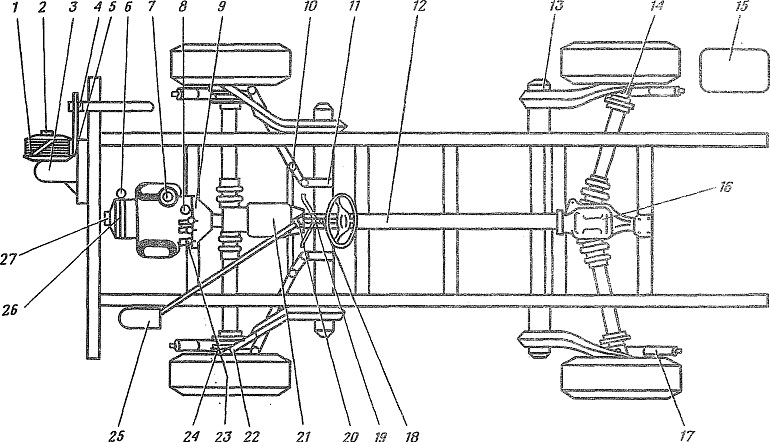

№ поз. на рис

Точка смазывания

Коли­

чество

точек

смазы­

вания

Смазочные материалы

Условия применения

Коли­чество масла 1 смаз­ки )

Указания по смазыванию

основные

заменители

6

Картер двига­теля

S

АСЗп-10

До минус 25 °С

3,75 л

Проверить уровень масла тупом и при необходимости долить до верхней метки на щупе

м„г,

Or 0°С и выше

7

Воздушный

фильтр

1

Масло, применяемое для двигателя

0,2 л

Промыть фильтрующий элемент и сменить масло в поддоне:

, при работе на особо пыль­ных дорогах через день;

при работе в обычных усло­виях при смене масла в дви­гателе

23

Гидропривод:

тормозов

сцепления

2

!

Тормозная

жидкость

ГТЖ-22М

Тормозная жидкость «Нева>

Всесезонно

Проверить наличие жид­кости в бачках главных ци­линдров. Уровень жидкости должен быть не ниже 10— 15 мм от верхнего края бачка. При необходимости долить жидкость. Не реже одного раза в год сменить жидкость в гидроприводах

1

Трос лебедки

I

ТАп-15В

Всесезонно

При необходимости уда­лить с троса грязь, пыль и смазать свежим маслом

21

Коробка пере­дач

!

ТМ5- 12рк, ТАп- 15В,

ТСп-15К

ТСп-14,

ТАД-17

От минус 25 °С и выше

2,3 л

Проверить уровень масла щупом и при необходимости долить до верхней метки на щупе

16

Редуктор заднего моста

1

ТМ5- 12рк,

ТАп-15В,

ТСп-15К

ТСн-14

От минус 25 ’С и выше

1,4 л

Проверить уровень масла щупом и при необходимости долить до верхней метки на щупе

24

Колесные

редукторы

4

ТМ5- 12рк, ' ТАп-15В, ТСп-!5К

ТСп-14,

ТАД-17

От минус 25 °С и выше

0,075 л в каж­дый

Проверить уровень масла и при необходимости долить до нижней кромки контроль­ного отверстия

3

Картер лебедки

1

ТМ5- !2рк,

ТАп-!5В,

ТСп-15К

ТСп-14,

ТАД-17

От минус 25 °С и выше

0,4 л

Проверить уровень масла и при необходимости долить до нижней кромки контроль­ного отверстия. При загрязне­нии масло сменить

25

Картер рулево­го механизма

1

ТАп- 15В,

ТМ5-12,

ТСп-15К

ТСп-14

Всесезонно

0,13 л

Проверить уровень масла и при необходимости долить до нижней кромки контрольного отверстия

№ поз. на рис.

Точка смазывания

Коли­

чество

точек

смазы­

вания

Смазочные материалы

Условия применения

Коли­чество масла (смаз­ки )

Указания по смазыванию

основные

заменители

14

Карданные шарниры полу­осей

4

Литол-24,

ТАп-!5В

Всесезонно

Смазать через масленку до выхода смазки нз-под сальни­ков

5

Игольчатый подшипник блока лебедки

1

Литол-24

Солидол

Всесезонно

Смазать через масленку до выхода смазки из-под саль­ника

13

Втулки рыча­гов подвески

4

Литол-24

Солидол

Всесезонно

Смазать через масленку (8—10 качков шприцем)

22

Шкворни пово­ротных кулаков

4

Литол-24

Солидол

Всесезонно

Смазать через масленку (пять-шесть качков шприцем)

11

Оси маятнико­вых рычагов

2

Литол-24

Солидол

Всесезонно

Смазать через масленку до выхода смазки нз-под сальника

19

Опора вала ру­левого колеса

1

Литол-24

Солидол

Всссезонно

Смазать через масленку (иять-шесть качков шприцем)

4

Удлинитель стойки блока лебедки

1

Литол-24

Солидол

Всесезонно

Очистить и смазать тонким слоем смазки -

15

Выводы акку­муляторной бата­реи

2

Литол-24

Солидол

Всесезонно

Очистить и смазать тонким слоем смазки

27

Центробежный

маслоочиститель

I

—

—

—

Очистить от осадков, про­мыть, вычистить (одновре­менно со сменой масла в дви­гателе)

8

Распредели­тель зажигания:

валик привода распределителя

1

Лнтол-24

—

Всесезонно

Повернуть на один оборот, крышку масленки

ось кулачка

1

Масло, применяемое для двигателя

Капнуть на фетр четыре- пять капель масла

ось рычажка

1

Капнуть на ось одну-две капли масла

кулачок

1

Капнуть на фетр одну-две капли масла

12

Вал приводной редуктора задне­го моста

1

ТАп-15В, ТМ5- 12рк, ТСп- I5K

ТСп-! 4

Всесезонно

0,4 л

Проверить уровень масла н при необходимости долить до уровня нижней кромки кон­трольного отверстия

№ поз. на рис.

Точка смазывания

Коли­

чество

точек

смазы­

вания

Смазочные материалы

Условия применения

Коли­чество масла 1 смаз­ки )

Указания по смазыванию

основные

заменители

20

Игольчатые подшипники кар­данного вала ру­левого управле­ния

2

Литол-24

ТАп-!5В

Всесезонно

Смазать через масленку до выхода смазки из-под саль­ников

2

Шлицы сколь­зящей муфты включения бара­бана лебедки и ведомого диска барабана

1

Литол-24

ТАи-15В

Всесезонно

При затрудненном выклю­чении (включении) разобрать, очистить от загрязнений и на­нести тонкий слой смазки

17

Г идравлнче- скне амортиза­торы

4

Жидкость

амортнзаторная

АЖ-12Т

Масло веретен­ное АУ

Всесезонно

Перед­ние — 0,210 л, задние— 0,170 л

Не реже одного раза в год менять жидкость

18

Шлицевые со­единения вала рулевого колеса

I

Литол-24

Солидол

Всесезонно

Прн необходимости разо­брать, очистить от старой смазки, смазать свежей смаз­кой

26

Подшипники

генератора

2

Литол-24

ЛЗ-Э1

Всесезонно

3—3,5 г в каж­дый

Прн наличии шума подшип­ников генератора вскрыть уплотнители, промыть под­шипники и смазать смазкой

10

Шарниры рулевых тяг

7

Литол-24

ЦИАТИМ-201

Всесезонно

При необходимости разо­брать, очистить от старой смазки, смазать свежей смаз­кой

9

Подшипник пе­редней опоры ве­дущего вала ко­робки передач

!

Литол-24

Л3-31

Всесезонно

2—3 г

Подшипники смазывать при ремонте или замене
