Операционная карта № 28

Инструмент и приспособления: ключи 7, 10, 12 и 17, отвертки 150x0,5 и 200x1,0, молоток 500 г, щипцы для стопорных колец, набор наставок, плоскогубцы 150, оправка для выпрессовки и запрессовки втулки вала сошки и втулок кронштейна маятникового рычага, ручка для оправок, оправка для напрессовки внутренних колец подшипников червяка, оправка для напрессовки запорной втулки подшипников червяка, оправка для напрессовки внутренних колец подшипников вала редуктора лебедки, наставка для выпрессовки подшипников шкива привода лебедки, наставка для запрессовки подшипников шкива привода лебедки, наставка для выпрессовки и запрессовки сальника червяка редуктора и сальников шкива лебедки, наставка для запрессовки втулки ступицы барабана лебедки, наставка для запрессовки сальника корпуса барабана лебедки (dH =93 мм, rfBH =83 мм,

/ = 50 мм), наставка для запрессовки сальника тросо-укладчика лебедки (dH =110 мм, dBH =100 мм,

/ = 50 мм), наставка для напрессовки шкива привода лебедки, съемник универсальный, пресс гидравлический, развертка регулируемая d = 23—26 мм, емкость
для масла, ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом, измерительный инструмент.

Трудоемкость: 2,0 чел.-ч.

1. Разборка лебедки

1.1. Вывернуть из картера 18 (рис. 209) редуктора лебедки сапун 1, пробки 23, 17, 35 маслозаливного, маслосливного и контрольного отверстий и слить масло (ключи 12 и 17, емкость для масла).

1.2. Снять стопорное кольцо 25 крышки 42 механизма включения барабана и крышку в сборе (отвертка 150x0,5).

1-3. Разжать концы чеки 43 механизма включения барабана, вынуть чеку из отверстия пальца 45 и снять поочередно палец, скользящую муфту 46, возвратную пружину и сальниковое кольцо 44 (плоскогубцы 150, отвертка 150x0,5).

1.4. Снять стопорное кольцо 41 и упорное кольцо 40 барабана с вала 34 лебедки (щипцы для стопорных колец).

1.5. Снять барабан 26 лебедки с тросоукладчиком 27 в сборе с вала лебедки и отсоединить тросо-укладчик от барабана лебедки, предварительно сняв с оси, запрессованной в барабан, ведущую шестерню 29 привода тросоукладчика.

1.6. Вынуть из барабана лебедки сальник 37 и уплотнительное кольцо 39 (отвертка 200 X 1,0).

1.7. Выпрессовать из ступицы барабана лебедки втулку 38 (оправка, ручка для оправок, молоток 500 г).

Примечание. Переход выполнять при замене втулки.

1.8. Вынуть из тросоукладчика сальник 28 (отвертка 200 X 1,0).

1.9. Расшплинтовать и отвернуть гайку 10, снять шайбу 11 и снять ведомый диск 5 со шлицев ступицы ведомого диска (плоскогубцы 150, ключ 17).

1.10. Снять ступицу 8 ведомого диска и шпонку 9 с червяка 19 (отвертка 200 X 1,0).

1.11. Спрессовать с червяка шкив 13 привода лебедки в сборе с подшипниками 6 и сальниками 12 (съемник универсальный).

1.12. Отсоединить провод электромагнитной муфты

от изолированного вывода 3 (отвертка 150x0,5,

ключ 7).

1.13. Вывернуть болты 15 крепления ярма 14

электромагнита в сборе с обмоткой и отсоединить ярмо электромагнита от фланца картера 18 редуктора

лебедки (ключ 10).

1.14. Отвернуть гайки 36 крепления крышки 33 картера редуктора лебедки, снять пружинные шайбы и крышку картера с регулировочными прокладками 32 подшипников червячной шестерни (ключ 10).

1.15. Вынуть вал 34 лебедки в сборе с червячным колесом и внутренними кольцами подшипников 31 из картера редуктора лебедки.

1.16. Отвернуть гайки 21 крепления крышки 22 подшипника червяка, снять пружинные шайбы и снять крышку с регулировочными прокладками 20 подшипников червяка (ключ 10).

1.17. Вынуть червяк 19 в сборе с подшипниками 2 из картера редуктора лебедки.

1.18. Вынуть из шкива 13 привода лебедки сальники 12 (отвертка 200x1,0).

1.19. Снять стопорное кольцо 7 подшипников шкива привода лебедки (щипцы для стопорных колец).

1.20. Выпрессовать из шкива привода лебедки подшипники 6 с распорной втулкой 24 (наставка, молоток 500 г).

1.21. Спрессовать с вала 34 лебедки внутренние кольца подшипников 31 и снять, регулировочные прокладки 30 установки червячной шестерни (съемник универсальный).

Примечание. Регулировочные прокладки не разукомплектовывать.

1.22. Спрессовать с червяка 19 редуктора внутренние кольца подшипников 2 и запорную втулку 4 (съемник универсальный).

1.23. Выпрессовать из картера редуктора лебедки сальник 16 (наставка, молоток 500 г).

1.24. Вынуть из картера редуктора лебедки наружное кольцо подшипника 31 вала лебедки (наставка, молоток 500 г).

1.25. Выпрессовать из крышки 33 картера редуктора лебедки наружное кольцо подшипника 31 вала лебедки (отвертка 150x0,5).

1.26. Промыть детали лебедки моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом).

1.27. Проверить техническое состояние деталей (измерительный инструмент).

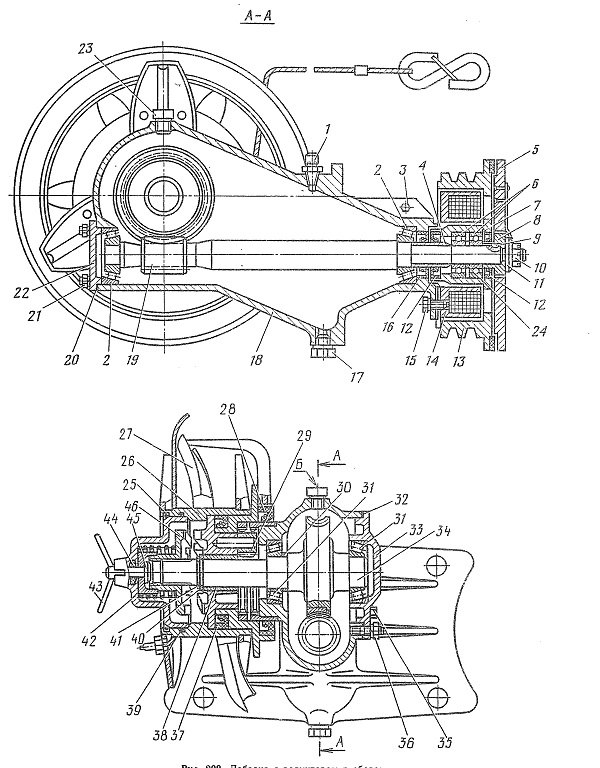

Рис. 209. Лебедка с редуктором в сборе:
I — сапун; 2— подшипник червяка; 3— изолированный вывод; 4 — запорная втулка; 5 — ведомый диск; 6 — подшипники шкива; 7, 25 и 41 — стопорные кольца; 8—ступица ведомого диска; 9 — шпонка; 10, 21 и 36 — гайки; И — шайба; 12, 16, 28 и 37 — сальники; 13 — шкив; 14 — ярмо электромагнита; 15 — болт; 17 — пробка маслосливного отверстия; 18 — картер редуктора лебедки; 19 — червяк; 20, 30 и 32 — регулировочные прокладки; 22 — крышка подшипника червяка; 23 — пробка маслозаливного отверстия; 24 — распорная втулка; 26 — барабан лебедки; 27 — тросоукладчик; 29 — ведущая шестерня привода тросоукладчика; 31 — подшипник; 33 — крышка картера редуктора лебедки; 34 — вал лебедки; 35 — пробка контрольного отверстия; 38 — втулка; 39 — уплотнительное кольцо; 40 — упорное кольцо; 42 — крышка механизма включения барабана; 43 — чека механизма включения барабана; 44 — сальниковое кольцо; 45 — палец; 46 — скользящая муфта
