Ремонт тормозного компрессора автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Снятие и разборка компрессора. Для снятия компрессора необходимо ослабить гайки крепления оси шкива натяжного

устройства и снять ремень компрессора. Отвернуть штуцеры трубопроводов и отъединить трубопроводы. Ослабить хомутик и отъединить трубопровод подвода воздуха. Отвернуть болты крепления и снять компрессор с автомобиля. Разбирают компрессор в следующей последовательности.

Вывернуть пробки 8 (рис. 137) выпускных клапанов, извлечь пружины 7 и клапаны 6. Квадратным ключом с размером головки 10X10 мм вывернуть седла 5 клапанов.

Снять регулятор давления.

Спрессовать шкив компрессора. Выбить сегментную шпонку.

Отвернуть гайки шпилек крепления головки компрессора и осторожно, предварительно отделив прокладку головки, снять головку 9 блока компрессора.

Вынуть из гнезд в блоке пружины 14 и впускные клапаны 16.

Отвернуть болты и снять патрубок подвода воздуха. Вынуть пружину 1S и коромысло 17 разгрузочного устройства. Поднять вверх гнезда 13 штоков и снять их вместе со штоками 12.

Крючком из проволоки диаметром 1—2 мм вынуть плунжеры 19, предварительно введя крючок в торцевое отверстие каждого плунжера. Можно извлечь плунжеры, подведя сжатый воздух в горизонтальный канал Р разгрузочного устройства.

Снять крышки шатунов и извлечь из блока поршни 4 с шатунами в сборе.
Снять поршневые кольца, вынуть заглушки, поршневой палец и разъединить шатун и поршень.

Отвернуть болты и снять переднюю 25 и заднюю 20 крышки картера.

Вынуть уплотнитель задней крышки с пружиной, отвернуть упорную гайку заднего подшипника 21 и извлечь замковую шайбу.

Извлечь коленчатый вал 23 в сборе с передним подшипником 24 через гнездо переднего подшипника в блоке. Спрессовать с коленчатого вала передний подшипник 24.

Извлечь стопорное кольцо заднего подшипника и выпрессовать подшипник
21 из блока.

Извлечь сальник 26 из гнезда передней крышки 25;

Разъединить блок 10 и картер 22 блока, отвернув гайки шпилек и аккуратно отделив прокладку.

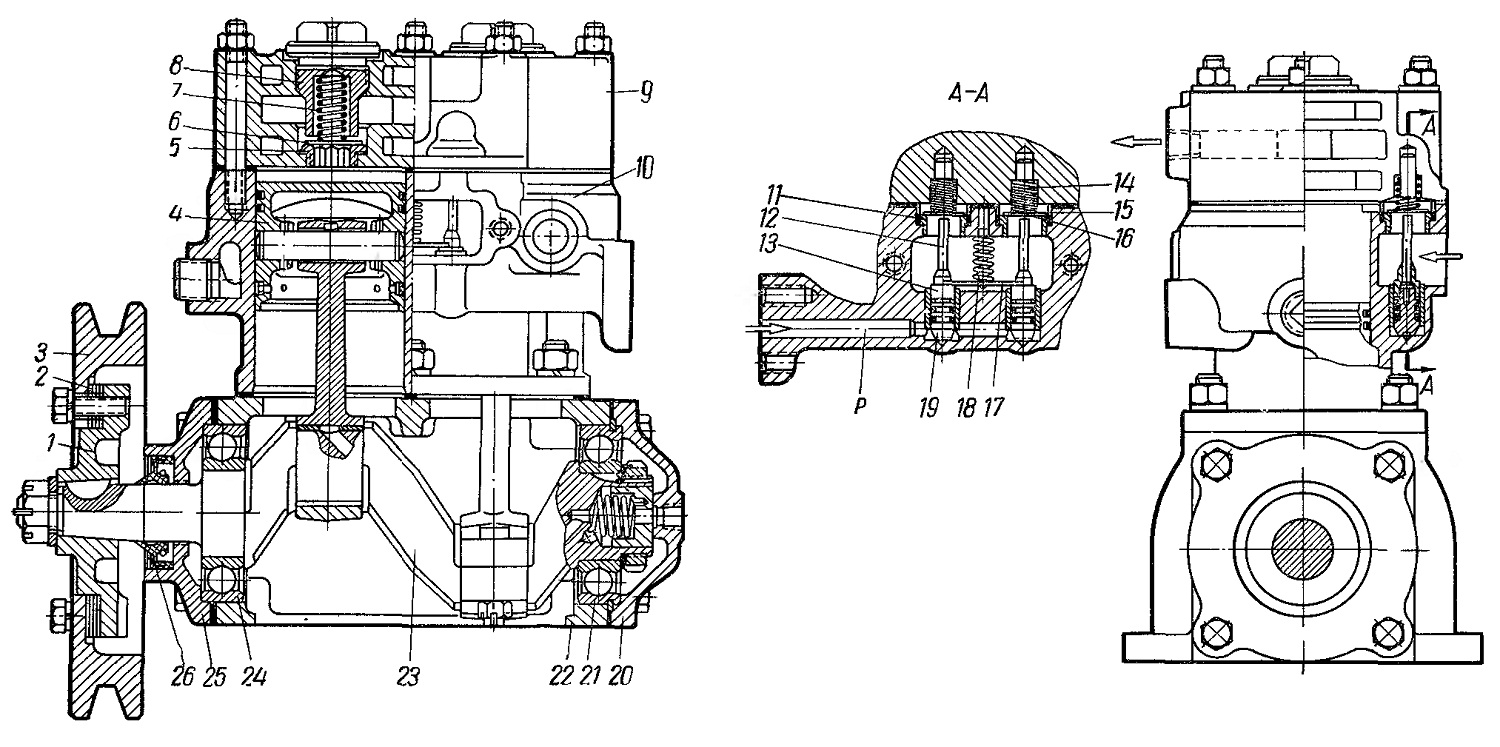

Рис. 137. Компрессор:
1 ступица шкива; 2 — регулировочные прокладки; 3 — шкив; 4 — поршень; 5 — седло выпускного клапана; б— выпускной клапан; 7 — пружина выпускного клапана; 8— пробка выпускного клапана; 9 — головка компрессора; 10 — блок _ цилиндров; 11 — седло впускного клапана; 12 — шток разгрузочного устройства; 13 — гнездо штока; 14 — пружина впускного клапана; 15 — направляющая впускного клапана; 16 — впускной клапан; 17 — коромысло; 18 — пружина коромысла; 19 — плунжер разгрузочного устройства; 20 — задняя крышка картера; 21 и 24 — шариковые подшипники; 22 — картер; 23 — коленчатый вал; 25 — передняя крышка картера; 26 — сальник;
Р — полость разгрузочного устройства, связанная с регулятором давления
