Проверка регулировки тормозного крана автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

 При свободном положении приводного рычага 2 (см. рис. 130) давление воздуха в магистрали тормозов прицепа должно быть 4,8— 5,3 кГ/см2, а в магистрали тормозов автомобиля—равно нулю. Давление проверяют после включения и выключения тормозного крана. Если давление воздуха в магистрали тормозов прицепа не соответствует указанным выше, его необходимо отрегулировать, для чего:
вывернуть стопорный винт 8;

вращением регулировочной гайки 4 установить такую затяжку пружины 10, при которой давление воздуха в магистрали тормозов прицепа было бы в указанных выше пределах;

после регулировки затяжки пружины 10 установить на место стопорный болт 8.

При полностью вытянутом рычаге 2 давление воздуха в магистрали тормозов прицепа должно быть равно нулю, а в магистрали тормозов автомобиля — давлению воздуха, подведенного к тормозному крану.

При резком полном повороте рычага 3 давление воздуха в магистрали тормозов прицепа и в магистрали тормозов автомобиля должно быть равно нулю. После резкого возвращения рычага в первоначальное положение давление воздуха в магистрали прицепа должно быстро подняться до 4,8—5,3 кГ/см2. Если давление воздуха в магистрали прицепа не падает до нуля, следует изменить положение направляющей шайбы 7, для чего:

снять стопорное кольцо направляющей шайбы;

придерживая регулировочную гайку 4, вывернуть направляющую шайбу до такого ее положения, при котором давление воздуха в магистрали тормозов прицепа будет падать до нуля;

установить на место стопорное кольцо направляющей шайбы.

Требования, указанные выше, проверять при трех положениях регулировочного кольца 24—П, Н и Р.

Проверку динамической характеристики выполняют согласно рекомендациям, данным в табл. 42.

Проверка на герметичность. Перед проверкой на герметичность выходные отверстия магистралей тормозов прицепа и автомобиля закрыть пробками.

Герметичность тормозного крана проверяют при двух положениях рычага 2 (см. рис. 130)—свободном и выдвинутом на 20 — 21 мм. При этом в мерном бачке объемом 2,5 л, от которого воздух подводится к крану, падение давления воздуха с 6,5 —7.5 кГ/см2 допускается не более, чем на 0,2 кГ/см2 в течение
2,5 мин.

Падение давления воздуха через неплотности магистралей стенда не должно превышать 0,2 кГ/см2 в течение 10 мин.

Места утечки воздуха определяют при помощи мыльной эмульсии, которую после испытаний крана удаляют.

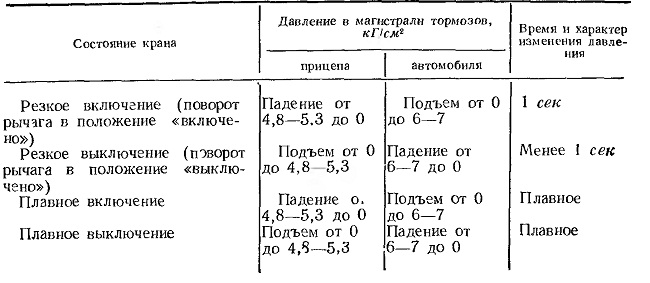

Таблица 42
Данные для проверки динамической характеристики тормозного крана
