Общие требования по сборке пневматической системы автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Воздушные баллоны закреплять двумя хомутами каждый, а гайки хомутов затягивать и стопорить контргайками.

При установке гибких шлангов не допускается их перекручивание.

Перед установкой воздухопроводов в отверстие продольных балок рамы поставить резиновые предохранительные втулки, а воздухопроводы продуть сжатым воздухом. Допускается установка трубопроводов с подгибкой по месту. Вмятины при подгибке допускаются не более 2 мм для трубок диаметром 10 мм и 2,5 мм для трубок диаметром 14 мм. Крепление воздухопроводов должно быть надежным без вибрации. Расстояние между клеммерами и другими точками крепления не должно превышать 1—1,2 м. Соединительные гайки воздухопроводов и штуцеры тщательно затянуть.

В соединениях на конусных муфтах не допускается применение средств, обеспечивающих временную герметичность.

Резьбовые конические соединения допускается ставить на белилах.

После сборки пневматическую систему проверяют на герметичность. Допускается падение давления воздуха в пневматической системе при включенных тормозах на 1,5 кГ/см2 за 20 мин. При выключенных тормозах падение давления воздуха за это же время не должно превышать 1,0 кГ/см2.

Схемы пневматического оборудования автомобилей КрАЗ показаны на рисунках 135 и 136.

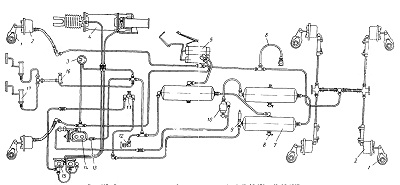

Рис. 135. Схема пневматического оборудования автомобилей КрАЗ-256 и КрАЗ-256Б:
1 — регулировочный рычаг тормоза; 2— тормозной цилиндр; 3 — манометр; 4 цилиндр усилителя; 5 — тормозной край; 6 — включатель стоп-сигнала; 7 — воздушный баллон; 8 — спускной краник; 9 предохранительный клапан; 10—влагомаслоотделитель; 11— кран включения усилителя отбора воздуха; 12 — буксирный клапан; 13—регулятор давления; 14 — компрессор; 15 — воздухораспределитель; 16 — вентиль включения стеклоочистителя; 17 — стеклоочиститель

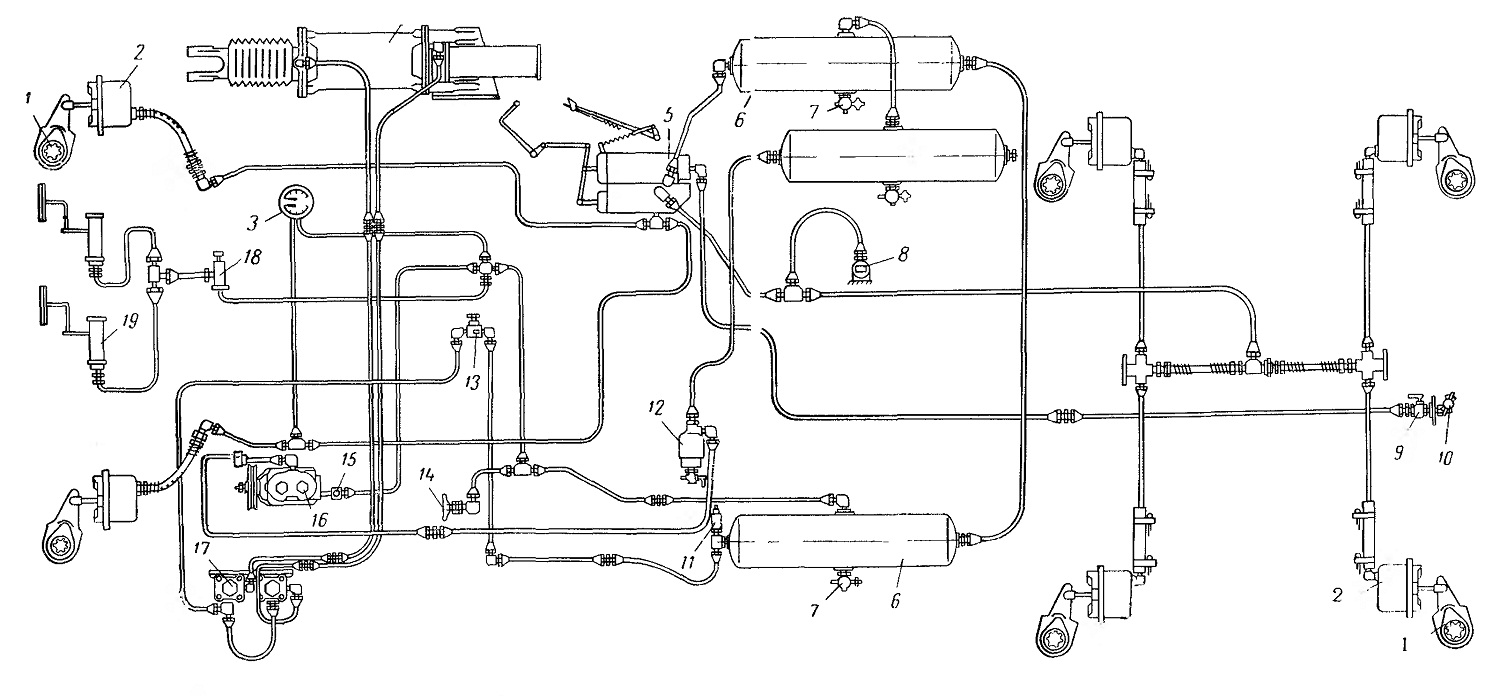

Рис. 136. Схема пневматического оборудования автомобилей КрАЗ-257 и КрАЗ-258:

1— регулировочный рычаг тормоза; 2 — тормозной цилиндр; 3 — манометр; 4 — цилиндр усилителя; 5 — тормозной кран; 6— воздушный баллон; 7 — спускной краник; 8 — включатель стоп-сигнала; 9 — разобщительный кран; 10 — соединительная головка; 11— предохранительный клапан; 12 — влагомаслоотдслитель; 13 — кран включения усилителя и отбора воздуха: 14 — буксирный клапан; 15 — регулятор давления; 16 — компрессор; 17 — воздухораспределитель; 18 — вентиль включения стеклоочистителя; /0 — стеклоочиститель
