КАЗ-606А, КАЗ-608. Разобщительный кран тормозной системы

Разобщительный кран установлен в магистрали, соединяющей автомобиль с полуприцепом, и служит для отключения этой магистрали.

В корпусе 2 крана (рис. 115) имеется резиновый клапан 4 с пружиной 3. В отверстие корпуса вставлен полый шток 6, на котором закреплена диафрагма 1 из прорезиненной ткани. Края диафрагмы зажаты между корпусом и крышкой 7. Пружина 5 прижимает шток к толкателю 8. На наружный конец толкателя напрессована и закреплена штифтом рукоятка 9. Внутри крышки выполнена наклонная поверхность, по которой перемещается штифт 10, установленный в отверстии толкателя.

Полость В корпуса разобщительного крана соединяется трубопроводом с верхней секцией тормозного крана, а полость Б — с соединительной головкой пневматического привода.

Когда кран открыт, рукоятка его расположена вдоль корпуса. Толкатель, шток и клапан занимают при этом нижнее положение ti воздух свободно проходит через кран.
Если рукоятку повернуть на 90°, кран будет закрыт. При повороте рукоятки штифт толкателя скользит по наклонной поверхности крышки, поднимая толкатель. Давлением воздуха и возвратной пружиной вслед за толкателем перемещается вверх шток. Под действием своей пружины клапан прижимается к седлу в корпусе, разобщая полости Б и В крана. Сжатый воздух из полости Б и соединенной с ней части привода выходит в атмосферу через канал в штоке 6 и отверстие в крышке крана.

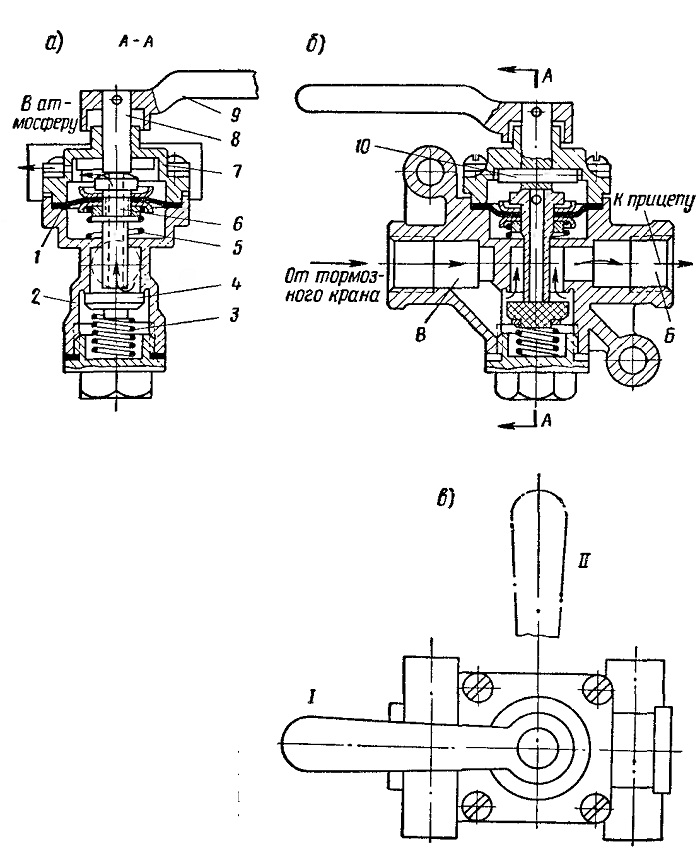

Рис. 115. Разобщительный кран:
а — кран закрыт; б— кран открыт; в—положения рукоятки крана (/ — открыт кран; //— закрыт кран)
