КАЗ-606А, КАЗ-608. Соединительная головка тормозного привода





Соединительная головка служит для соединения тормозных приводов автомобиля-тягача и полуприцепа. Она жестко закреплена на поперечине рамы автомобиля-тягача. Соединительная головка состоит из корпуса 1 (рис. 116), обратного клапана 3 с пружиной 2, резиновой уплотнительной прокладки 4, закрепленной кольцевой гайкой 6, и крышки 5.

При сцеплении соединительных головок автомобиля-тягача и полуприцепа стержень головки полуприцепа (см. рис. 186) входит в

сферическую выемку клапана 3 (см. рис. 116) и отжимая клапан, открывает его. Перед отсоединением полуприцепа от автомобиля-тягача надо закрыть разобщительный кран, разъединить головки и закрыть их крышками, предохраняющими головки от загрязнения.

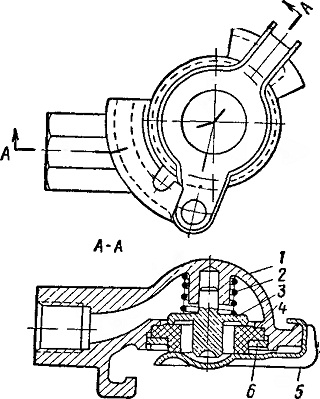

Рис. 116. Соединительная головка тормозного привода
