КАЗ-606А, КАЗ-608. Воздушные баллоны тормозной системы





 Автомобили КАЗ-608 и КАЗ-606А оборудованы двумя последовательно соединенными воздушными баллонами общей емкостью около 40 л, которые служат не только для создания запаса сжатого воздуха, обеспечивающего неоднократное торможение автомобиля при неработающем двигателе, но и для очистки воздуха. В воздушных баллонах из воздуха выделяются вода и масло. Для спуска конденсата каждый из баллонов имеет сливной кран.

На правом баллоне предусмотрен кран отбора воздуха для накачки шин и других целей. На левом баллоне установлен предохранительный клапан, ограничивающий максимальное давление воздуха в системе в случае отказа в работе регулятора давления.

Седло 1 (рис. 111) предохранительного клапана ввернуто в днище воздушного баллона. На седло навернут корпус 2, в котором находятся шарик 3, стержень 7, пружина 4, регулировочный винт 6, фиксируемый контргайкой 5.

Пружину клапана регулируют так, чтобы при давлении воздуха в баллоне 9,0—9,5 кГ/см2 шарик отошел от седла, предотвратив увеличение давления в системе.

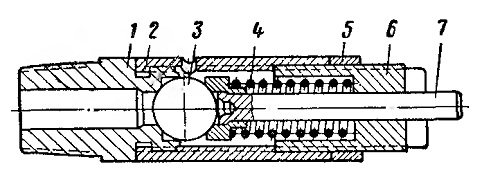

Рис. 111. Предохранительный клапан
