Глава 2. Двигатели автомобилей КаМАЗ-5320 и Урал-4320

Общее устройство я техническая характеристика двигателя автомобилей КаМАЗ-5320 и Урал-4320

На автомобилях КамАЗ-5320 и Урал-4320 устанавливают восьмицилиндровые, V-образные, четырехтактные дизели модели 740 с жидкостным охлаждением.

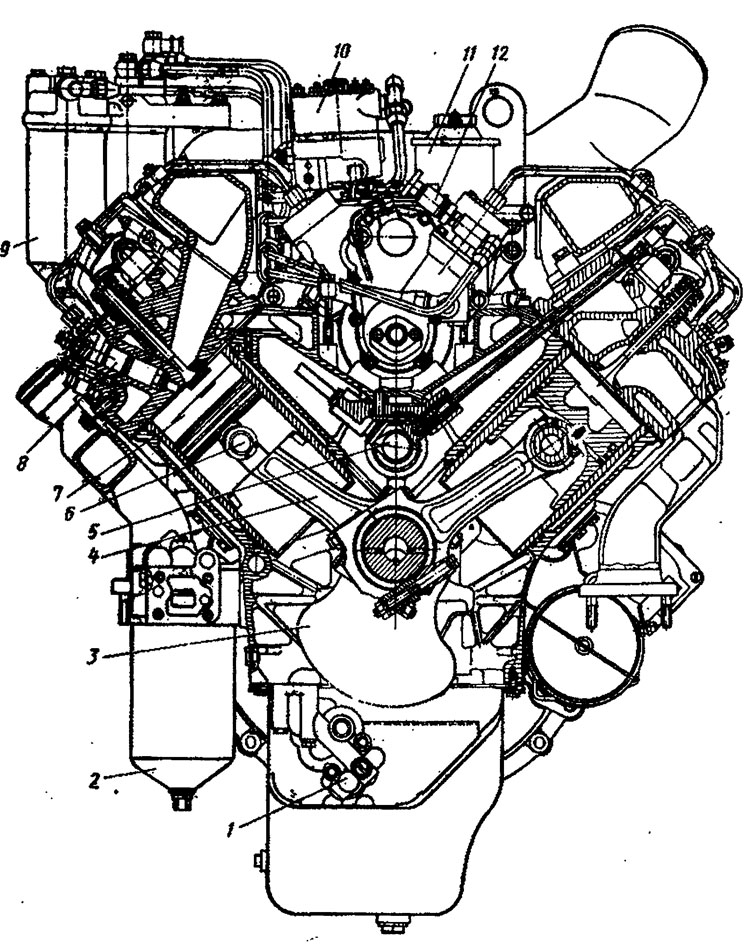

Устройство двигателя автомобиля КамАЗ-5320 представлен на рис. 2.1, 2.2.

Блок-картер двигателя отлит из чугуна и снизу закрыт

штампованным поддоном. В расточках блоков установлены гильзы цилиндров «мокрого» типа. Сверху гильзы закрыты индивидуальными  головками. Механизм газораспределения верхнеклапанный. В ним ней части развала блока установлен распределительный вал. По ним в коренных опорах — коленчатый вал.

В передней части блока соосно с коленчатым валом установлена гидромуфта привода вентилятора. С правой стороны блоки крепятся центробежный фильтр очистки масла, масляный фильтр маслозаливная горловина и щуп для контроля уровня масла в по. доне. С левой стороны нижней части блока установлен электростартер.

С наружной стороны боковых поверхностей головок цилиндром крепятся выпускные трубопроводы, с внутренней стороны — впускные трубопроводы и водоотводящие трубы. Сверху к впускной трубопроводам крепится фильтр тонкой очистки топлива. На передних концах водоотводящих труб установлены термостаты систем охлаждения двигателя.

В развале блок-картера размещены топливный насос высокой давления, компрессор и насос гидроусилителя рулевого управления

Указанные конструктивные решения, а также применение автоматической гидромуфты в приводе вентилятора и двух термостата! в системе охлаждения, эффективная очистка масла, топлива и вой духа обеспечивают высокую долговечность деталей и узлов двигателя.

Конструкции механизмов и систем двигателей автомобиле КамАЭ-5320 и Урал-4320 в основном аналогичны. Некоторые конструктивные изменения по размещению агрегатов и узлов систем двигателя, установленного на автомобиле Урал-4320, вызваны компоновочными соображениями. К числу их относятся размещен вентилятора с гидромуфтой и воздушного фильтра.
