ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЯ КамАЗ-5320

Размещение в кабине органов управления и контрольно-измерительных приборов показано на рис. 1.3, а, б. Рулевое колесо 7 (рис. 3, а) смонтировано таким образом, чтобы обеспечить хорошее наблюдение за показаниями контрольно-измерительных приборов
на щитке 6. Под рулевым колесом на рулевой колонке смонтирован комбинированный переключатель света 5, указатель поворота и звуковой электрический сигнал. Слева от рулевой колонки расположена педаль сцепления 2, а на полу кабины перед рулевой колонкой — кнопка крана управления вспомогательным тормозом 1, Справа от рулевой колонки расположены педаль рабочего тормоза 3 и за ней педаль управления подачей топлива 4. Справа от сиденья водителя расположен рычаг механизма дистанционного управления коробкой передач 8, снабженный переключателем крана управления делителем. Справа от сиденья водителя размещаются также головка троса ручного управления подачей топлива 11, головка троса рычага останова двигателя 9 и рукоятка крана управления стояночным и запасным тормозами 10.

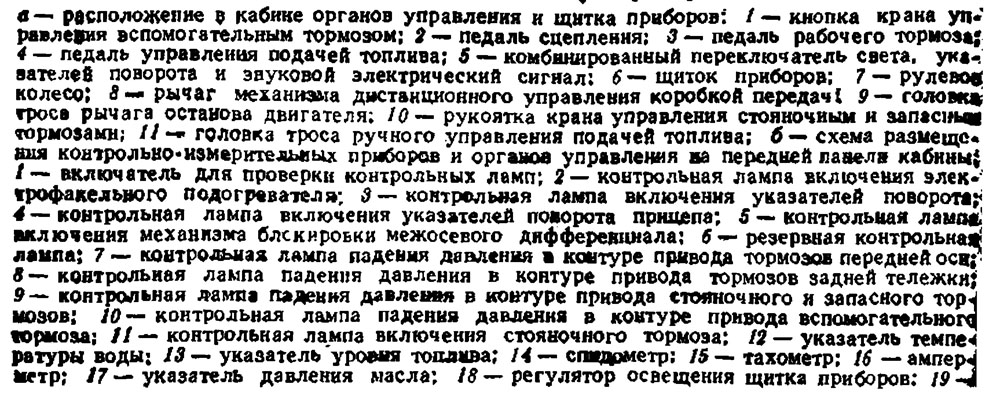

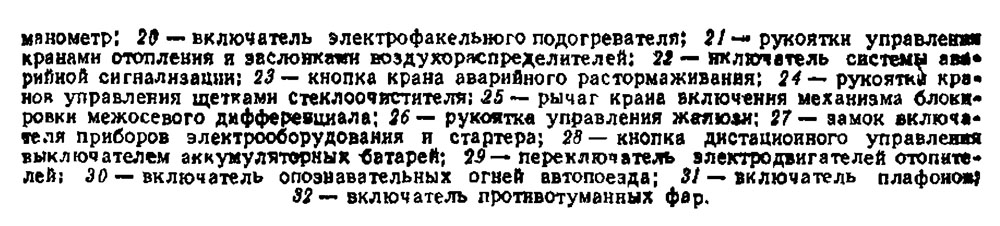

Схема размещения контрольно-измерительных приборов и органов управления, расположенных на щитке приборов и на панели кабины перед водителем, показаны на рис. 1.3, б. Для облегчения работы водителя на включателях имеются символические изображения, характеризующие назначение включателей; имеются схемы и таблицы положений рычагов и кнопок органов управления.
