ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЯ УРАЛ-4320



Размещение в кабине органов управления и контрольно-измерительных приборов показано на рис. 1.6,а, б. Рулевое колесо 15 (рис. 1.6,а) смонтировано таким образом, чтобы водителю обеспечивалось хорошее наблюдение за контрольно-измерительными приборами на щитке 16. Под рулевым колесом смонтирован переключатель указателей поворота 14. Слева от рулевой колонки расположена подвесная педаль сцепления 7. Справа от рулевой колонки установлена подвесная педаль тормоза 4 и правее — педаль управления подачей топлива 3. Справа от сиденья водителя размещаются рычаг переключения передач 11, рычаг переключения передач раздаточной коробки 20, рычаг блокировки дифференциала раздаточной коробки 21, рычаг выключения коробки отбора мощности
1 и рычаг включения коробки дополнительного отбора мощности 2. Слева у сиденья водителя расположен рычаг стояночного тормоза

10 и ниже под ним включатель пневматического сигнала 9. Слева от педали сцепления расположены кнопка включения вспомогательного тормоза 6, ножной переключатель света фар 8 и несколько впереди — кнопка насоса омывателя стекла 5. Под приборным щитком 16 расположен кран управления давлением воздуха в шинах 12. Он может быть установлен в крайнем левом положении для накачки шин; в среднем положении, когда давление в шинах не меняется, и в крайнем правом положении — для выпуска воздуха в атмосферу. Управление шторой радиатора осуществляется цепью 13. При ее вытягивании штора поднимается. В средней части передней панели кабины расположена рукоятка останова двигателя 19.

Схема размещения контрольно-измерительных приборов на приборном щитке и органов управления, расположенных на панели кабины перед водителем, показана на рис. 1.6. б.

Для облегчения работы водителя на включателях имеются символические изображения, характеризующие назначение включателей, имеются также схемы и таблицы положений рычагов и кнопок органов управления.

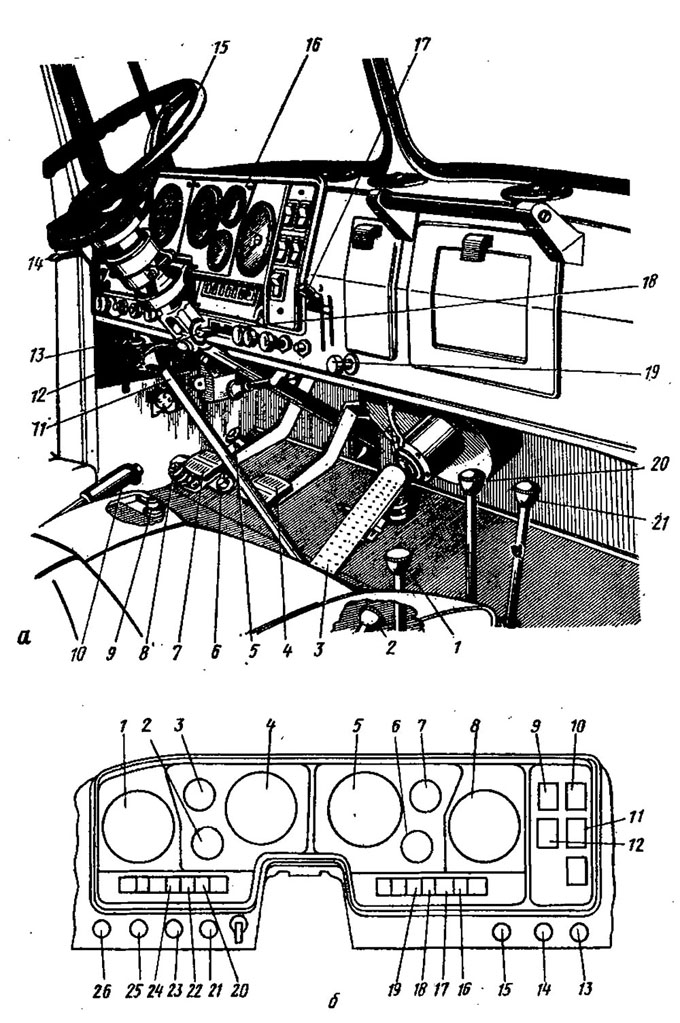

Рис. 1.6, Размещение в кабине автомобиля Урал-4320 органов управления
и контрольно-измерительных приборов:
а — расположение в кабане органов управления в щитка приборов: 1 — рычаг включения коробки отбора МОЩНОСТИ

 2 — рычаг включения коробки дополнительного отбора мощности; 3 — педаль управления подачей топлива; 4 — педаль тормоза; 5 — кнопка насоса омывателя Стекла; 6 — кнопка включения вспомогательного тормоза: 7 — педаль сцепления; 5—ножной переключатель света фар; 5— включатель пневматического сигнала; 10 — рычаг стояночного тормозе; 11—1 рычаг переключения передач; 12— кран управлении давлением воздуха в шинах; 13 — цепь управлении шторой радиатора; 14 — переключатель указателей поворота; 15—рулевое колесо; 16—приборный щиток; 17 — рычаг привода заслонок распределителя воадухообогрева; 18 — включатель световой аварийной сигнализации; 19— рукоятка останова двигателя; 20— рычаг переключения передач раздаточной коробки; 21— рычаг блокировки дифференциал раздаточной коробки:



б.— схема размещения контрольно-измерительных приборов и органов управления на передней панели кабины: 1-манометр тормозной системы; 2 — указатель давления масла с контрольной аварийной лампой; В — указатель температуры охлаждающей жидкости; 4 — тахометр: 5 — спидометр с сигнальной лампой дальнего света фар; 6 — амперметр; 7 — указатель уровня топлива; 8 — шинный манометр; 9 — включатель плафона кабины; 10— включатель поворотной фары; 11 — включатель противотуманных фар; 12 — включатель знака автопоезда; 13— кнопка включателя «термостартера»; 14—включатель световой аварийной сигнализаций; 15 — центральный переключатель света; 16 — сигнальная лампа системы «термостартер»: 17, 18- Сигнальные лампы поворотов; 19— контрольная лампа знака автопоезда; 20— сигнальная лампа загрязнения масляного фильтра; 21— включатель стеклоочистителя; 22 — сигнальная лампа минимального давления воздуха в тормозной системе; 23— замок-включатель; 24— сигнальная лампа неисправности тормозной системы; 55- кнопка включения «массы»; 26 выключатель реостат подсветки приборов
