Глава 1. АВТОМОБИЛИ КамАЗ-5320, УРАЛ-4320 И ИХ МОДИФИКАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЯ КамАЗ-5320 И ЕГО МОДИФИКАЦИЙ

В настоящее время Камский автомобильный завод выпускает семейство грузовых автомобилей, базовым для которого является автомобиль-тягач КамАЗ-5320.

Автомобили этого семейства имеют общетранспортное назначение и могут эксплуатироваться на дорогах всех категорий с учетом разрешенной осевой нагрузки до 6000—8000 кгс и на грузовых проселочных дорогах, кроме периодов снежных заносов и дорожной распутицы. Автомобили этого семейства имеют одинаковую общую компоновку, при которой откидная кабина размещается над двигателем, и колесную формулу 6X4.

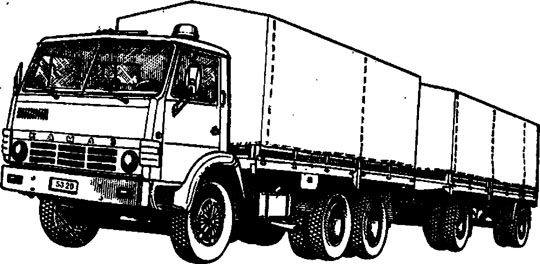

Рис. 1.1. Автомобиль-тягач КамАЗ-5320

Автомобиль-тягач КамАЗ-5320 (рис. 1.1) оборудован трехместной кабиной, металлической грузовой платформой, тентом на съемном металлическом каркасе. Масса перевозимого груза 8000 кг» Он предназначен для работы с прицепом ГКБ-8350, полная масса которого составляет 11 500 кг, а масса перевозимого груза — 8000 кг. Габаритные и некоторые компоновочные размеры автомобиля-тягача КамАЗ-5320 приведены на рис. 1.2.

На автомобиле КамАЗ-5320 установлен V-образный, восьмицилиндровый, четырехтактный дизель модели 740 мощностью

210 л. с. (155 кВт) при 2600 об/мин, развивающий максимальный крутящий момент 65 кгс • м при 1400—1700 об/мин. Трансмиссия механическая, многоступенчатая. В трансмиссии применена пятиступенчатая коробка передач с двухступенчатым делителем передач, что обеспечивает получение десяти передач для движения вперед и двух передач для движения задним ходом. В ведущих среднем н заднем мостах применена двойная главная передача, состоящая из пары конических и лары цилиндрических шестерен. В приводе к колесам ведущих мостов за главными передачами установлены обычные конические межколесные дифференциалы.

Особенностью привода к ведущим мостам является наличие межосевого с принудительной блокировкой конического дифференциала, обеспечивающего малое сопротивление при движении в хороших дорожных условиях без блокировки дифференциала, возможность получения максимального тягового усилия в тяжелых дорожных условиях при блокировке дифференциала.

Одной из особенностей трансмиссии автомобиля КамАЗ-5320 является применение дистанционных пневматических и гидравлических систем с усилителями для облегчения управления сцеплением, делителем передач, коробкой передач и межосевым дифференциалом.

Большое внимание в конструкции КамАЗ-5320 уделено повышению безопасности и облегчению управления автомобилем. Рулевое управление снабжено гидравлическим усилителем. Тормозная система обеспечивает высокую надежность работы и легкость управления в сочетании с высокими тормозными свойствами. В автомобиле используется пневматический привод к тормозам и предусмотрены рабочие тормоза, стояночный тормоз, тормозная система для при-

цела, вспомогательный тормоз газодинамический компрессионного типа и запасной тормоз, воздействующий на тормозные механизмы колес задней тележки.

Подвеска зависимая, на полуэллиптических рессорах. Передняя подвеска снабжена телескопическими гидравлическими амортизаторами, что повышает надежность подвески и плавность хода, обеспечивает движение по неровным дорогам с повышенными скоростями. Задняя подвеска балансирная с реактивными штангами.

Автомобиль КамАЗ-5320 обладает высокими эксплуатационно-техническими свойствами. Он развивает скорость до 80—100 км/ч в зависимости от величины передаточного числа главной передачи. Время разгона при полной нагрузке со скорости 20 км/ч до 60 км/ч не превышает 45 с, а при движении с прицепом — 60 с. Запас хода по контрольному расходу топлива равен 1040 км. Преодолеваемый подъем с полной нагрузкой составляет 35%. Автомобиль -КамАЗ-5320 пригоден для эксплуатации в широком диапазоне климатических условий при температурах воздуха от +50 до —40° С.

Для более эффективного выполнения различных видов транспортных работ на базе автомобиля-тягача КамАЗ-5320 производственное объединение КамАЗ выпускает ряд модификаций (табл. 1.1).

Седельный тягач КамАЗ-5410 предназначен для работы с полуприцепом ОдАЗ-9370 грузоподъемностью 13 500 кг при полной массе груженого полуприцепа 19 100 кг. Кабина седельного тягача оборудована спальным местом.

Автомобиль-тягач КамАЗ-53212 имеет массу перевозимого груза до 10 000 кг, увеличенную колесную базу. Кабина оборудована спальным местом. Грузовая платформа увеличенных размеров. Автомобиль предназначен для работы с прицепом ГКБ-8350.

Автомобиль-самосвал КамАЗ-5511 имеет массу перевозимого груза до 10 000 кг, оборудован ковшеобразного типа опрокидывающейся металлической платформой без заднего борта, предназначенной для перевозки строительных и промышленных грузов.

Автомобиль-седельный тягач КамАЗ-54112 предназначен для работы с полуприцепом массой до 25 000 кг.

С 1980 г. завод освоил выпуск модели КамАЗ-55102, представляющей собой самосвальный автомобиль, предназначенный в основном для работы с самосвальным прицепом ГКБ-9527.
