Шевроле Нива. Кронштейн педалей сцепления и тормоза

Снятие и установка. Чтобы снять кронштейн педалей:

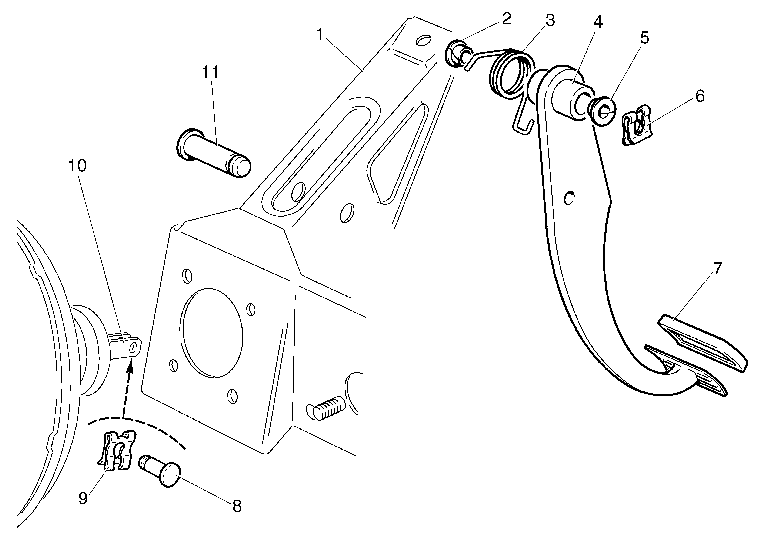

Рис. 6-8. Детали кронштейна педалей сцепления и тормоза:

1 – кронштейн;

2, 5 – наружные втулки педали тормоза;

3 – пружина возвратная;

4 – педаль тормоза;

6 – стопорная скоба;

7 – накладка педали;

8 – палец;

9 – стопорная скоба; наружные втулки педали сцепления;

10 – толкатель;

11 – палец.

снимите кронштейн вала рулевого управления, как указано в разделе «Рулевое управление»;
отсоедините толкатель вакуумного усилителя от педали тормоза, удалив стопорную скобу 9 (рис. 6-8) и вынув палец 8;
отсоедините провода от выключателя стоп-сигнала;
отверните гайки, крепящие кронштейн педалей к щитку передка кузова, вакуумному усилителю и панели приборов, снимите кронштейн в сборе с педалями сцепления и тормоза.

Установку выполняйте в обратной последовательности. При этом следите за правильностью установки толкателя в гнездо на поршне главного цилиндра сцепления.

Разборка и сборка. Для разборки снимите стопорную скобу 6 с палица 11, выньте палец 11 и снимите педаль 4 вместе со втулками 2 и 5 и пружиной 3.

Сборку проводите в обратном порядке. При сборке смажьте консистентной смазкой Литол-24 пальцы 8 и 11, втулки педалей, концы пружины, места соединения толкателя вакуумного усилителя с пальцем.

Проверка и ремонт. При тугом перемещении педали осмотрите рабочие поверхности педали, втулок и пальца 11.

Если обнаружатся неглубокие риски или следы окисления на поверхностях металлических частей, протрите их шлифовальной шкуркой; изношенные наружные пластмассовые втулки педалей замените новыми.

Проверьте упругость пружины 3. При её ослаблении – замените её.

Шевроле Нива. Вакуумный усилитель тормозов

Снятие и установка. При снятии вакуумного усилителя, главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.

Порядок снятия:

отсоедините толкатель вакуумного усилителя от педали;
отверните гайки крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону;
отсоедините от усилителя шланг;
отверните гайки, крепящие вакуумный усилитель к щитку передка кузова и снимите усилитель.

Установку вакуумного усилителя проводите в обратном порядке.
