Шевроле Нива. Проверка и регулировка тормозов
Проверка трубопроводов и соединенийДля предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов:

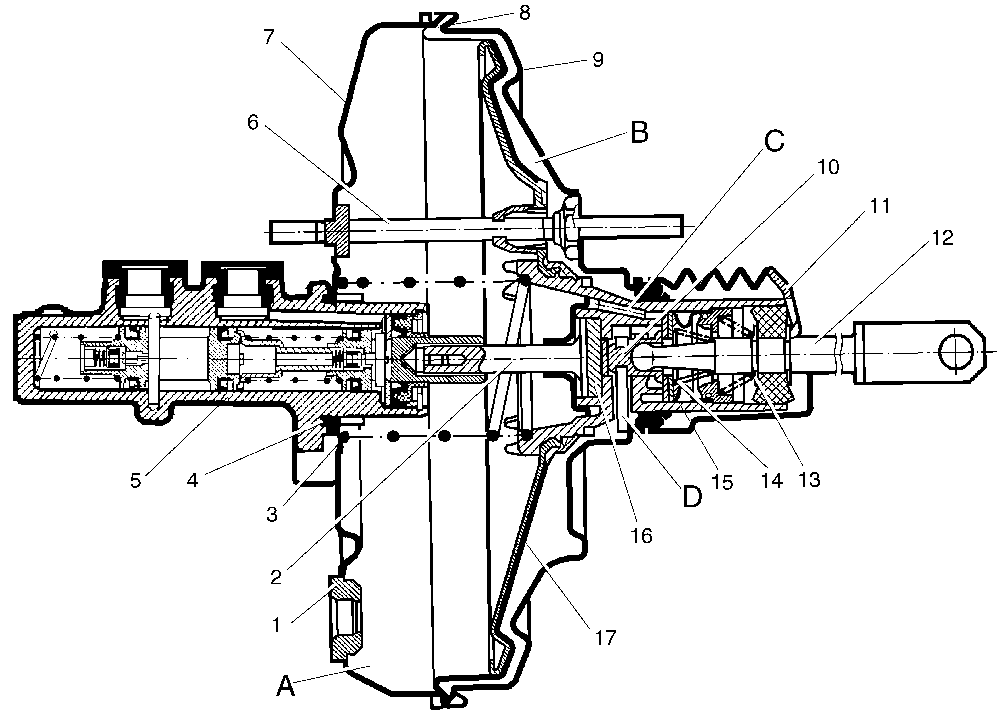

Детали заменяйте новыми, если есть малейшее сомнение в их пригодности. Гибкие шланги независимо от их состояния заменяйте новыми после 100000 км пробега или после 5 лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения. Через три года эксплуатации рекомендуется тормозную жидкость заменять новой. Шевроле Нива. Проверка работоспособности вакуумного усилителяНажмите 5–6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях (рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 17 клапана. Остановив педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль «не уходит вперед», проверьте крепление шланга к обратному клапану вакуумного усилителя и штуцеру ресивера двигателя, состояние и крепление обратного клапана к резиновому фланцу усилителя и фланца к усилителю. В процессе нажатия на педаль тормоза воздух проходит в вакуумный усилитель. При этом в салоне может быть услышано «шипение» подсасываемого воздуха. Если «шипение» не прекращается при нажатой неподвижной (зафиксированной) педали тормоза, это свидетельствует о нарушении герметичности вакуумного усилителя. В этом случае вакуумный усилитель замените. Рис. 6-2. Вакуумный усилитель: 1 – фланец крепления наконечника; 2 – шток; 3 – возвратная пружина диафрагмы; 4 – уплотнительное кольцо фланца главного цилиндра; 5 – главный цилиндр; 6 – шпилька усилителя; 7 – корпус усилителя; 8– диафрагма; 9 – крышка корпуса усилителя; 10 – поршень; 11 – защитный чехол корпуса клапана; 12 – толкатель; 13 – возвратная пружина толкателя; 14 – пружина клапана; 15 – клапан; 16 – буфер штока; 17 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.
Шевроле Нива. Регулировка положения выключателя сигнала торможенияРегулировку осуществляют перемещением выключателя 7 (рис. 6-3) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер располагался относительно педали тормоза на расстоянии 7,5 + 0,5 мм. В этом положении выключателя затяните гайку 6.
Рис. 6-3. Привод тормозов: 1 – главный цилиндр; 2 – бачок; 3 – вакуумный усилитель; 4 – кронштейн педали тормоза; 5 – буфер выключателя стоп-сигнала; 6 – гайка крепления стоп-сигнала; 7 – выключатель стоп-сигнала; 8 – педаль тормоза.
