Шевроле Нива. Передние тормоза

Устройство переднего тормоза показано на рис. 6-11.

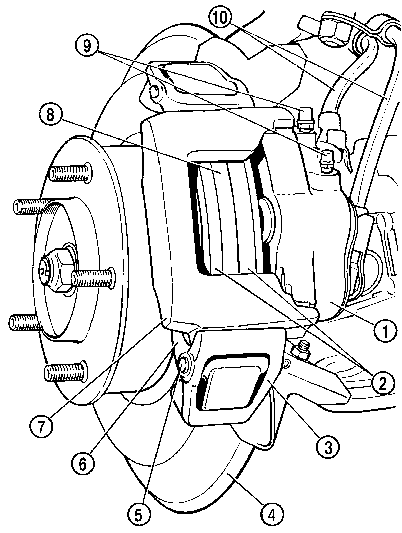

Рис. 6-11. Тормозной механизм переднего колеса:

1 – блок цилиндров;

2 – тормозные колодки;

3 – прижимной рычаг суппорта;

4 – защитный кожух;

5 – ось прижимного рычага;

6 – направляющая колодок;

7 – суппорт тормоза;

8 – тормозной диск;

9 – штуцеры для удаления воздуха;

10 – тормозные шланги.

Очистка

Прежде чем приступить к ремонту тормозов, тщательно промойте их теплой водой с моющими средствами и немедленно высушите струей сжатого воздуха.

Предупреждение!

Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как вызывает повреждение уплотнителей цилиндров.

Снятие и установка

Снятие. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.

Снимите направляющие кронштейны шлангов. Отверните перепускные болты, отсоедините от блока цилиндров шланги 10 (см. рис. 6-11), не допуская при этом попадания грязи в полости цилиндров. Заглушите входные отверстия блока цилиндров и шлангов.

Разогнув края защитного кожуха переднего тормоза, отверните болты крепления тормоза к поворотному кулаку (рис. 6-12) и снимите тормоз в сборе.

Установка переднего тормоза проводится в последовательности, обратной снятию.

После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему, чтобы удалить воздух из гидравлического привода.

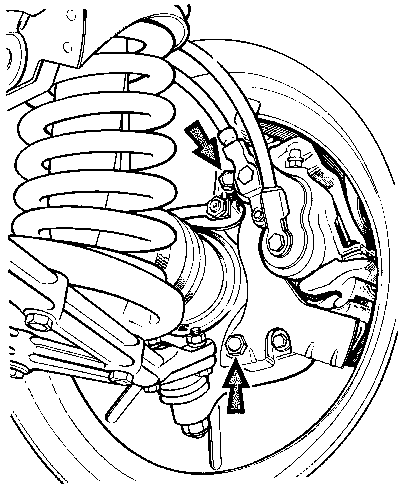

Рис. 6-12. Снятие переднего тормоза.

Стрелками показаны болты, отвертываемые для снятия тормоза.




Разборка и сборка

Выньте шплинты, затем оси 5 (см. рис. 6-11), придерживая прижимные рычаги 3, чтобы не выскочили пружины. Снимите прижимные рычаги и их пружины, а затем суппорт 7 в сборе с блоком 1. Снимите тормозные колодки 2.

Выньте блок цилиндров 1 из пазов суппорта, разводя для этого пазы суппорта до 118,5 мм и нажав при этом на фиксатор 12. Снимите с цилиндров пылезащитные колпачки 3 (рис. 6-13).

Нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 14 из блока цилиндров и выньте уплотнительные кольца 4.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндров при сборке смазывайте тормозной жидкостью, а под защитные колпачки закладывайте смазку ДТ-1.

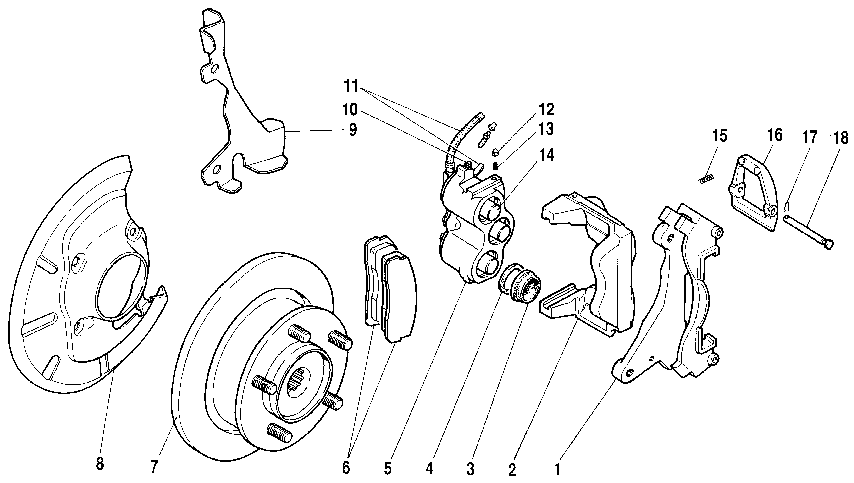

Рис. 6-13. Детали переднего тормоза:

1 – направляющая колодок;

2 – суппорт тормоза;

3 – защитный колпачок поршня;

4 – уплотнительное кольцо;

5 – блок цилиндров;

6 – тормозные колодки;

7 – тормозной диск;

8 – защитный кожух суппорта;

10 – штуцер для удаления воздуха;

11 – тормозные шланги;

12 – фиксатор блока цилиндров;

13 – пружина фиксатора;

14 – поршень;

15 – пружина прижимного рычага;

16 – прижимной рычаг;

17 – шплинт;

18 – ось прижимного рычага.

Проверка деталей

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха.

Если на поршнях и на зеркале цилиндров обнаружены следы износа или заеданий, то замените блок цилиндров новым в комплекте с поршнями.

Примечание.

Во всех случаях, когда поршень вынимается из цилиндра, рекомендуется заменять уплотнительные кольца в канавках блока цилиндров и пылезащитный колпачок, что необходимо для удовлетворительной работы системы.





Шевроле Нива. Проверка биения тормозного диска

Проверьте осевое биение тормозного диска, не снимая его с автомобиля (рис. 6-14). Наибольшее допустимое биение по индикатору – 0,15 мм; если биение больше, то нужно прошлифовать диск, но окончательная толщина диска после шлифования не должна быть менее 9,5 мм. При повреждении или очень глубоких рисках, а также при износе, превышающем 1 мм на каждую сторону, замените диск новым.

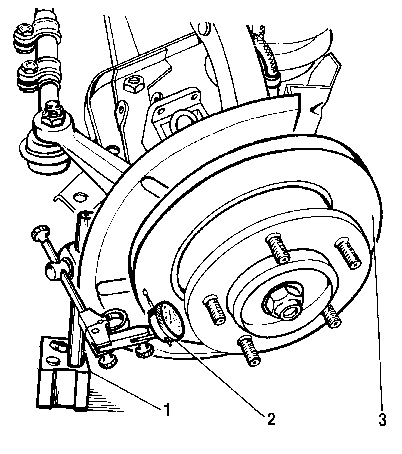

Рис. 6-14. Проверка осевого биения тормозного диска:

1 – магнитная подставка;

2 – индикатор;

3 – тормозной диск.

Шевроле Нива. Замена тормозных колодок

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм.

Для замены колодок проделайте следующие операции:

  • расшплинтуйте ось верхнего прижимного рычага, выньте ее и снимите рычаг; снимите суппорт в сборе и выньте изношенные колодки из пазов направляющей (рис. 6-15);

  • осторожно утопите поршни в цилиндрах до упора, следя за тем, чтобы не выплескивалась жидкость из бачка главного цилиндра, и установите новые тормозные колодки в пазы направляющей;

  • подведя нижний направляющий скос на суппорте под нижний прижимной рычаг, прижмите суппорт к колодкам, вставьте ось рычага головкой со стороны колеса и зашплинтуйте ее.

Колодки необходимо менять одновременно на правом и на левом тормозах.

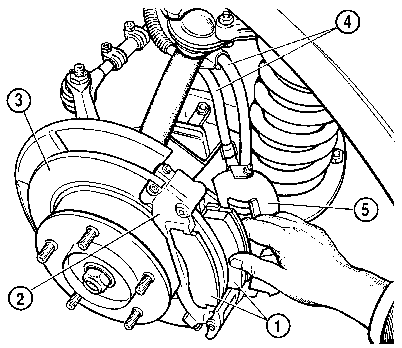

Рис. 6-15. Замена тормозных колодок:

1 – тормозные колодки;

2 – направляющая колодок;

3 – тормозной диск;

4 – тормозные шланги;

5 – блок цилиндров (в сборе с суппортом).
