10.Шевроле Нива. Тормозная система
Схема тормозной системы показана на рис. 6-1.

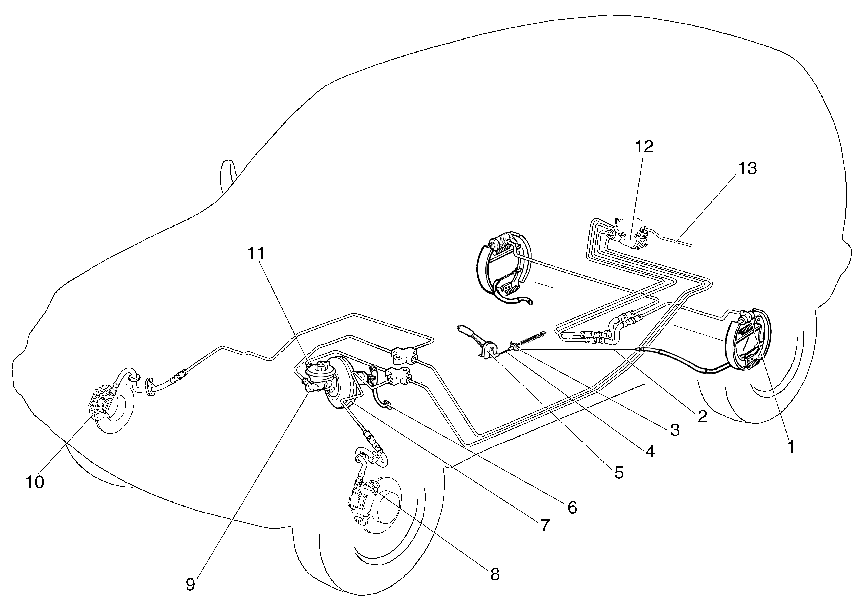

Рис. 6-1. Схема тормозной системы: 1 – колесный цилиндр заднего тормоза; 2 – задний трос стояночного тормоза; 3 – направляющая заднего троса; 4 – передний трос стояночного тормоза; 5 – рычаг стояночного тормоза; 6 – педаль тормоза; 7 – вакуумный усилитель; 8 – трубопровод; 9 – главный цилиндр; 10 – блок колесных цилиндров переднего тормоза; 11 – бачок главного цилиндра; 12 – регулятор давления; 13 – рычаг привода регулятора давления/
