Шевроле Нива. Рулевая колонка
Снятие и установкаСнятие. Выполните следующие операции:
Установку рулевого управления проводите в порядке обратном снятию.
Шевроле Нива. Тяги и шаровые шарниры рулевого привода Снятие и установкаРасшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам 9 (см. рис. 5-1) на поворотных кулаках 7. Съемником 67.7824.9516 выньте шаровые пальцы из конических гнезд на рычагах. Расшплинтуйте и отверните гайки крепления шаровых пальцев средней и боковых тяг к сошке 2 и к маятниковому рычагу 4. Пользуясь съемником 67.7824.9516, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги. Устанавливайте тяги рулевого управления в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку доверните на угол, меньший 60О для обеспечения шплинтовки. После установки отрегулируйте схождение передних колес. Проверка и ремонтПроверьте состояние защитных колпачков 2 (рис. 5-5), как описано выше (см. «Осмотр, проверка и регулировка рулевого управления»). Поврежденные защитные колпачки замените. Проверьте по радиальному и осевому зазору состояние шаровых шарниров тяг. Если ощущается свободный ход пальца 1 в корпусе 3, а также при попадании в шарнир грязи, песка, при появлении коррозии на шаровом пальце, при полном использовании хода опорного вкладыша – замените шарнир с наконечником тяги.
Рис. 5-5. Разрез шарового шарнира тяги: 1 – шаровой палец; 2 – грязезащитный колпачок; 3 – корпус шарнира; 4 – вкладыш; 5 – пружина; 6 – заглушка.
Шевроле Нива. Маятниковый рычаг с кронштейном Снятие и разборкаОтделите маятниковый рычаг от шаровых пальцев средней и боковой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником 67.7824.9516 шаровые пальцы из гнезд рычага. Затем отверните болты крепления кронштейна к лонжерону кузова и снимите кронштейн. Закрепите кронштейн в тисках, снимите колпак 1 (рис. 5-6), отверните гайки 2, затем снимите шайбу 3, дистанционное кольцо 7 и маятниковый рычаг 8. Выпрессуйте ось 6 с нижним подшипником 4 из кронштейна 5, затем выпрессуйте верхний подшипник. Снимите нижний подшипник с оси 6. Сборка и установкаПорядок сборки кронштейна маятникового рычага обратный разборке. Подшипники 4 рекомендуется заменять новыми. Закрепив кронштейн на лонжероне болтами с самоконтрящимися гайками и плоскими шайбами, затяните их динамометрическим ключом. Соедините шаровые пальцы тяг с маятниковым рычагом.

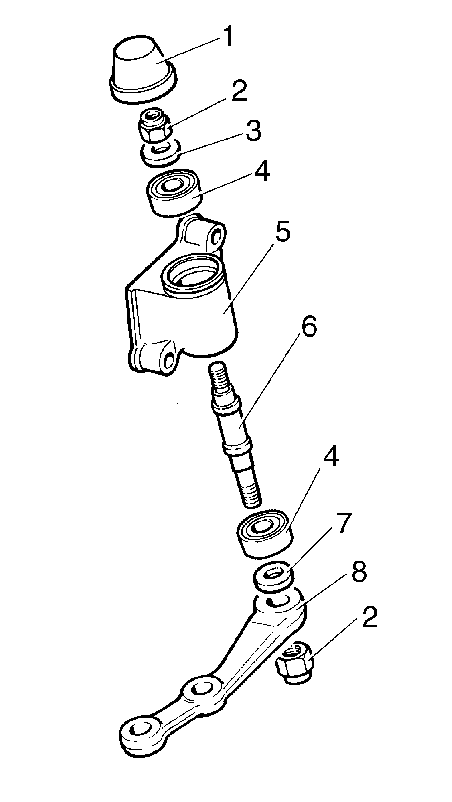

Рис. 5-6. Детали маятникового рычага с кронштейном: 1 – колпак кронштейна; 2 – самоконтрящаяся гайка; 3 – верхняя шайба; 4 – подшипник; 5 – кронштейн; 6 – ось маятникового рычага; 7 – кольцо дистанционное; 8 – маятниковый рычаг.
