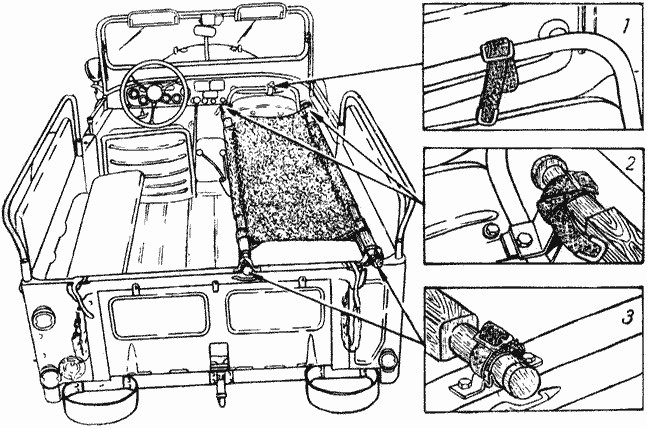

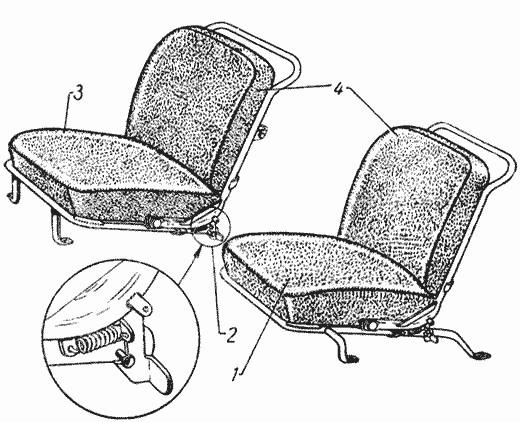

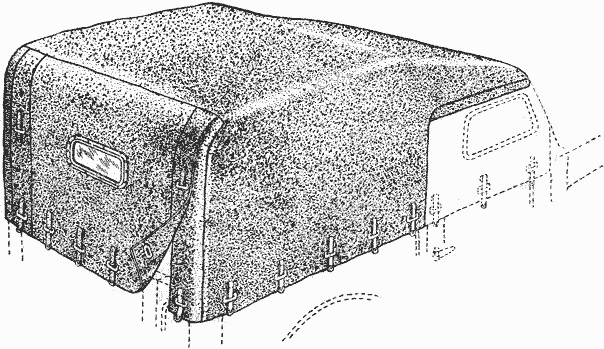

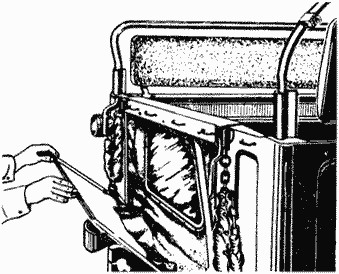

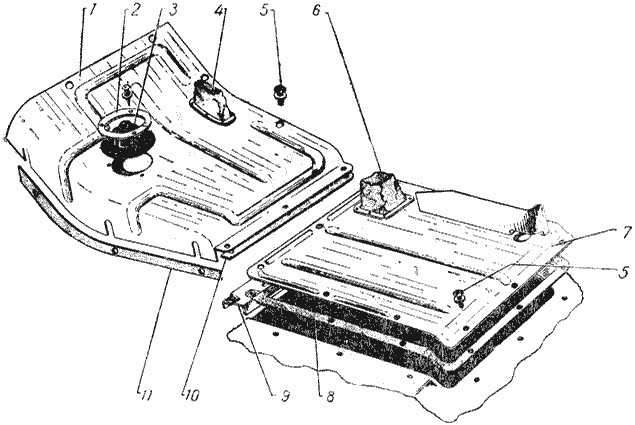

Глава IV КУЗОВЫ На шасси автомобиля ГАЗ-69 устанавливаются в зависимости от назначения два типа кузовов: восьмиместный - модель "76" (ГАЗ-69) и пятиместный - модель „77" (ГАЗ-69А). Оба кузова открытые с цельнометаллическим основанием и мягким верхом (тентом). Детали корпуса соединены между собой электросваркой. Оперение, двери и задний борт съемные, крепятся к кузову с помощью болтов. Детали оперения: облицовка радиатора, капот, передние крылья, брызговики, правая подножка и правое заднее крыло на обеих моделях (ГАЗ-69 и ГАЗ-69А) унифицированы. Обе модели имеют одинаковую ветровую раму со стеклами и уплотнением и унифицированную арматуру (стеклоочистители, замки, ручки, петли, ограничители и фиксаторы дверей). Передние сидения автомобилей ГАЗ-69 и ГАЗ-69А - взаимозаменяемы. При езде по бездорожью для удобства пассажиров предусмотрены поручни на панели приборов и на спинках передних сидений. КУЗОВ АВТОМОБИЛЯ ГАЗ-69 Кузов предназначен для перевозки восьми пассажиров, включая водителя, или 500 кг груза. Кузов (фиг. 124) имеет две двери 4 и 7 и задний откидной борт 9. Пассажиры размещаются в кузове на передних и боковых сидениях 5 и 6 (двое на передних сиденьях, включая водителя, и по три человека на каждом боковом сиденье). Для удобства входа и выхода пассажиров правая дверь 7 имеет увеличенные размеры: правое переднее сиденье 6 сдвинуто вперед и имеет откидную спинку. Для входа и выхода со стороны заднего борта и тента предусмотрен откидной задний полог, роль подножек в этом случае выполняют задние буферы 1. Задний пол кузова выполнен в виде ровной площадки, что создает удобство при перевозке грузов. Фиг. 124. Кузов автомобиля ГАЗ-69, модель „76": 1 - задние буферы, 2 - боковые сиденья, 3 - спинки бокового сиденья, 4 - левая дверь, 5 - сиденье водителя, 6 - переднее сиденье, 7 - правая дверь, 8 - цепи заднего борта, 9 - задний откидной борт. Фиг. 125. Крепление носилок в кузове ГАЗ-69: 1 - крепление спинки переднего сиденья к поручню на панели приборов, 2 - крепление ручки носилок к съемному кронштейну с ремнем на откидной спинке правого сиденья, 3 – крепление ручки носилок к съемному кронштейну на заднем борту кузова. Фиг. 126. Крепление топора и лопаты в кузове ГАЗ-69. Задний откидной борт 9 подвешен на цепях 8 во избежание повреждений о задний буфер при открытии, а также в целях удлинения грузовой площадки при перевозке длинномерных грузов. Кузов дополнительно оборудован кронштейнами для крепления носилок, топора и лопаты и установочными отверстиями для размещения огнетушителя. Для крепления носилок на заднем борту и каркасе спинки правого сиденья имеются съемные кронштейны с ремнями 2 и 3 (фиг. 125). При установке носилок спинка переднего сиденья должна быть откинута вперед и закреплена ремнем 1 (имеющимся в комплекте инструмента) к поручню щитка приборов. Ручки носилок привязываются к откидной передней спинке и к кронштейнам 3 заднего откидного борта. Крепление топора осуществляется на внутренней стороне левого бокового сиденья при помощи скобы и хомута с барашковой гайкой, лопата устанавливается лезвием в скобу, укрепленную на левой внутренней панели кузова (фиг. 126). Для крепления кронштейнов огнетушителя типа ОУ-2 на усилителе правой панели передка кузова (рядом с ограничителем двери) имеются два отверстия. Кронштейны выдаются вместе с огнетушителем. Основание кузова. Основание кузова состоит из панелей переднего и заднего пола, усиленных поперечными балками, опирающимися на раму автомобиля. Основание в зоне дверных проемов усилено за счет продольных лежней коробчатого сечения. Для удобства монтажа и демонтажа коробки перемены передач и раздаточной коробки, а также удобства доступа к центральному тормозу, пол имеет монтажные люки (фиг. 127), закрытые крышками 1 и 7, и съемную переднюю поперечину 9. Крышки трансмиссии устанавливаются с прокладками 8, 10, 11 из губчатой резины и крепятся к полу болтами 5. Назначение прокладок - уплотнение пола и устранение шума. Вырезы в крышках трансмиссии для рычагов (переключения коробки передач с центрального тормоза и раздаточной коробки) имеют специальные уплотнители. Для уплотнения и термоизоляции переднего пола предусмотрены резиновые коврики. В эксплуатации коврики должны укладываться на сухой пол во избежание его коррозии. Фиг. 127. Крышки люков переднего пола кузова: 1 - крышка переднего люка пола, 2 - кольцо крепления резинового уплотнителя рычага переключения передач, 3 - резиновый уплотнитель рычага переключения коробки передач, 4 - уплотнитель рычага центрального тормоза, 5 - болт крепления крышки к полу, 6 - уплотнитель рычагов переключения раздаточной коробки, 7 - крышка люка пола раздаточной коробки, 8 - резиновая губчатая прокладка крепления люка пола, 9 - съемная поперечина, 10 и 11 - резиновые губчатые прокладки крышки люка пола коробки перемены передач. Двери. Двери кузова ГАЗ-69 состоят из наружной и внутренней панелей, штампуемых из листовой стали и соединенных между собой контактной точечной сваркой. Дверь (фиг. 128) подвешена на двух штампованных петлях 9, одна створка которых приварена к двери, вторая крепится к кузову винтами. Для разгрузки петель при движении автомобиля дверь имеет фиксатор, состоящий из направляющего шипа 13 и гнезда 11 с раздвижными сухарями. В целях предохранения крыльев от повреждения при открывании дверей, на внутренней стороне двери установлен ограничитель 8, представляющий собой тягу с резиновым буфером. Фиг. 128. Двери кузова ГАЗ-69: 1 - левая дверь, 2 - замок левой двери, 3 - резиновый губчатый уплотнитель, 4 - левая съемная боковина, 5 - правая съемная боковина, 6 - замок правой двери, 7 - правая дверь, 8 - ограничитель, 9 - дверная петля, 10 - защелка языка замка, 11 - -гнездо фиксатора, 12 - внутренняя ручка двери, 13 - направляющий шип двери; А – крепление фиксатора боковины. Для надежного закрепления двери в закрытом положении служат замки 2 и 6, смонтированные на внутренней панели дверей. Открытие и закрытие дверей осуществляется наружными и внутренними ручками, связанными с механизмом замка. Язык замка закрытой двери удерживается защелкой 10, расположенной на замочной стойке двери. В холодную или дождливую погоду для защиты водителя и пассажиров на двери устанавливаются съемные боковины 4 и 5. В левой боковине имеется открывающийся клапан для доступа руки водителя к поворотной лампе-фаре. При отсутствии необходимости пользования боковинами последние укладываются в задний борт кузова (фиг. 129). Задний борт (фиг. 129) состоит из внутренней и наружной панелей. Откидная наружная панель дает возможность укладки боковин тента в пространство между внутренней и наружной панелями. Задний борт подвешен на цепях в открытом положении; в закрытом положении надежно закрывается запором, который имеет регулировку для обеспечения плотного прилегания заднего борта к проему. Регулировка запора борта осуществляется коронной гайкой со шплинтом. Для уплотнения проема заднего борта на стойках кузова крепятся трубчатые резиновые уплотнители, обшитые дерматином. Фиг. 130. Передние сиденья: 1 - сиденье водителя, 2 - защелка откидной спинки переднего сиденья, 3 - переднее сиденье, 4 - откидная спинка сидений. На цепи заднего борта для устранения шума надеваются чехлы. С целью исключения возможности раскачивания цепи при движении и закрытия последней номерного знака задний борт имеет приварные скобы, в которые следует вкладывать свисающую часть цепей. Передние сиденья (фиг. 130) раздельные, имеют трубчатый сварной каркас. Спинки сиденья откидные. Сиденье водителя 1 имеет продольную регулировку, правое сиденье 3 - нерегулируемое. Для фиксации сидений в рабочем положении предусмотрена пружинная защелка 2. Сиденье водителя выполнено легкосъемным, что позволяет иметь хороший доступ к аккумуляторной батарее. Чтобы снять левое сиденье, достаточно ослабить три болта крепления его ножек к полу кузова. Сиденья обиты автобимом*. Подушки спинок и сидений имеют собственный каркас и могут быть легко сняты с остова для сбережения их при техобслуживании, ремонте или консервации автомобиля. Боковые сиденья имеют деревянное основание, на которое уложена губчатая резиновая подушка, обтянутая автобимом*. Под каждым боковым сиденьем имеются четыре отсека (люка) с крышками. В правом переднем отсеке размещается масляный бачок, который крепится специальным хомутом. В левом переднем отсеке предусмотрено крепление для паяльной лампы. Остальные отсеки могут быть использованы для инструмента и укладки других вещей. Для сохранения обивки боковых сидений при перевозке грузов они могут быть подняты и закреплены ремнем к спинке, как это показано на фиг. 133Б. Тент. Для защиты пассажиров и груза от солнца, дождя, холода, в конструкции кузова предусмотрен съемный тент, состоящий из металлического разборного каркаса (фиг. 131) и полога (фиг. 132), из специальной водонепроницаемой дублированной ткани или брезента. Тент может быть снят и удобно уложен (фиг. 133), не занимая полезной площади кузова. Свернутый полог тента укладывается под сиденье водителя Л; продольные связи дуг тента укладываются в специальный брезентовый чехол, который закрепляется ремнями под правым продольным сиденьем Б; передняя и задняя дуги переставляются вдоль левого и правого бортов кузова в гнезда до упора, образуя поручни В. Полог тента следует снимать с каркаса и укладывать под сиденье только сухим. Фиг. 131. Трубчатый каркас тента кузова ГАЗ-69: 1 - задняя дуга, 2 - продольные связи дуг тента, 3 - стяжные ремни дуг тента, 4 - передняя дуга. А - крепление ремня к скобе ветрового окна, Б - гнездо для установки дуг тента. Фиг. 132. Полог тента кузова ГАЗ-69.
