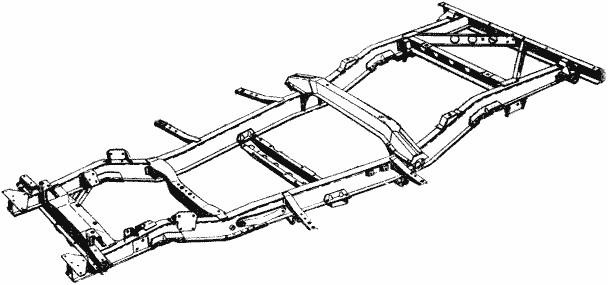

РАМА АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А Рама автомобиля ГАЗ-69 (фиг. 122) штампованная из листовой стали и состоит из двух лонжеронов, соединенных между собой шестью поперечинами. Пять поперечин к лонжеронам приварены дуговой сваркой. Одна поперечина (третья спереди), на которой установлена раздаточная коробка, соединена с лонжеронами заклепками. К лонжеронам приварены детали: кронштейн подушек опоры двигателя, кронштейны подножек, кронштейны амортизаторов, опоры кронштейнов сережек рессор, кронштейн котла пускового подогревателя двигателя и другие детали. Фиг. 122. Рама автомобиля. Спереди лонжеронов крепятся буксирные крюки и передний буфер. Сзади, на поперечине установлены два буфера и буксирный прибор.
