МОНТАЖ ШИН АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

Перед монтажем следует проверить состояние обода - нет ли на нем вмятин и ржавчины. Дефекты нужно устранить и исправленные места окрасить.

Перед постановкой камеры в покрышку необходимо тщательно осмотреть и прощупать рукой внутреннюю поверхность покрышки и удалить из нее всю грязь, пыль, комки талька, а также проверить, нет ли выступающих острых посторонних предметов, могущих повредить камеру. Камера и внутренняя поверхность покрышки должны быть сухими и слегка припудренными тальком.

При монтаже и демонтаже следует пользоваться специальными лопатками, имеющимися в комплекте инструмента водителя. Не следует для этих целей пользоваться предметами с острыми кромками, могущими повредить камеры и покрышки.

Монтаж шин нужно выполнять следующим образом:

1. Положить колесо так, чтобы отверстие для вентиля камеры было направлено вверх.

2. Наложить покрышку на колесо; при этом серийный номер на покрышке должен быть сверху.

3. При помощи монтажных лопаток надеть часть нижнего борта покрышки на обод колеса; надетую часть борта покрышки ввести в среднюю глубокую часть обода, как показано на фиг. 117а; затем постепенно заправить в обод весь нижний борт покрышки.

4. Вставить часть камеры в покрышку и заправить вентиль в отверстие обода, как показано на фиг. 117б.

5. Подкачать в камеру воздух, расправить ее, а затем вывернуть золотник и выпустить из нее воздух.

6. При помощи монтажных лопаток надеть на обод второй борт покрышки; начинать заправку второго борта следует со стороны, противоположной вентилю, равномерно в обе стороны (приближаясь к вентилю). По мере надевания борта заправленную часть покрышки необходимо сдвигать в глубокую часть обода, как показано на фиг. 117в.

7. Накачать в камеру воздух и добиться, чтобы борта покрышки по всей окружности прилегали к бортам обода (фиг. 118а). Неправильное положение покрышки показано на фиг. 118б.

8. Довести давление воздуха в шинах до нормы; убедиться в отсутствии пропуска воздуха через золотник и на вентиль камеры поставить колпачок.

При демонтаже шины после выпуска воздуха из камеры могут встретиться трудности из-за прилипания покрышки к ободу. В этом случае следует отделить покрышку от обода с помощью домкрата. Для этого надо поставить площадку домкрата на покрышку и начать подъем автомобиля за передний бампер (фиг. 119).

Если нужно сменить только камеру, следует снимать с обода только один борт со стороны вентиля. Для этого необходимо:

1) отвернуть колпачок вентиля, отвернуть гайку вентиля (только у камер с металлическим вентилем), вывернуть золотник и выпустить воздух;

2) устранить прилипание покрышки (если это необходимо);

3) вдавить часть борта покрышки со стороны, противоположной вентилю, в среднюю глубокую часть обода, а затем монтажными лопатками переместить борт через обод, начав это с вентиля и продолжая в обе стороны до полного выхода борта из обода;

4) вытолкнуть вентиль из отверстия обода и вынуть камеру. Если нужно снять покрышку полностью, то после удаления камеры следует сдвинуть в глубокую часть обода часть второго борта покрышки и продолжать демонтаж с противоположной стороны, закладывая лопатки снизу покрышки (фиг. 120).

Углубление в средней части обода сделано специально для того, чтобы можно было монтировать и демонтировать шины. Если не вдвигать борта покрышки в глубокую часть обода, то монтаж и демонтаж покрышки невозможны.

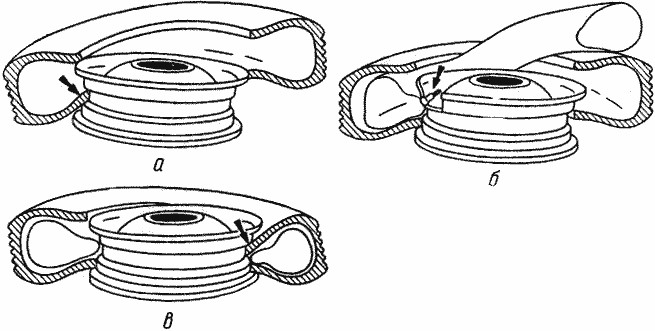

Фиг. 117. Монтаж шин:

а - заправка первого борта покрышки, б - вставка камеры, в - заправка второго борта покрышки.

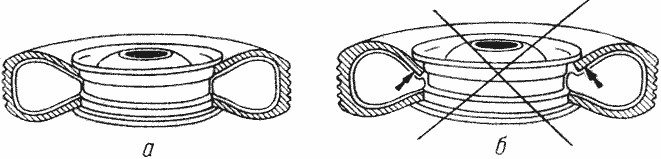

Фиг. 118. Положение покрышки на колесе:

а - правильное - борта покрышки плотно прилегают к ободу по всей окружности; б - неправильное - борта покрышки не прилегают к ободу.

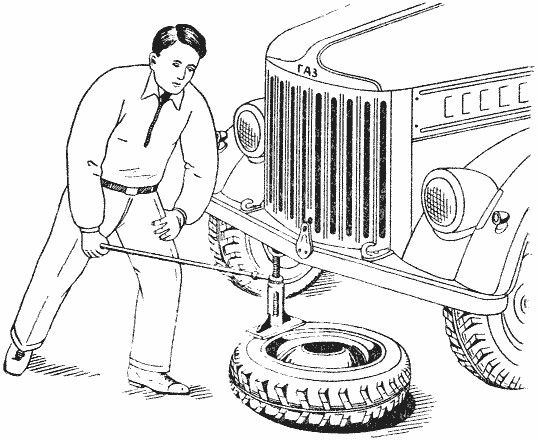

Фиг. 119. Устранение прилипания покрышки.
