КОЛЕСА И ШИНЫ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

Колеса штампованные из листовой стали. Состоят из обода с глубокой выемкой и приклепанного к нему диска.

От колес автомобиля ГАЗ-67Б отличаются только диском с другим вылетом и отверстием для ступицы.

К ступице колесо крепится пятью шпильками с гайками, входящими своими сферическими поверхностями в конические поверхности гнезд колеса.

Диаметр обода 406 мм, ширина обода 114 мм (16"Х4,5").

Запасное колесо крепится: на автомобиле ГАЗ-69 на кронштейне с левой стороны; на автомобиле ГАЗ-69А - на кронштейне в багажнике.

ШИНЫ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

Шины низкого давления, размером 6.50X16". Протектор снабжен грунтозацепами. Давление в шинах передних колес 2 кг/см2, задних колес - 2,2 кг/см2.

Монтаж шин с грунтозацепами на колеса необходимо производить с учетом направления вращения так, как показано на фиг. 115. При наличии шин с особым рисунком и стрелками, указывающими направление вращения колеса при движении автомобиля вперед, необходимо ставить колеса согласно указаниям стрелок.

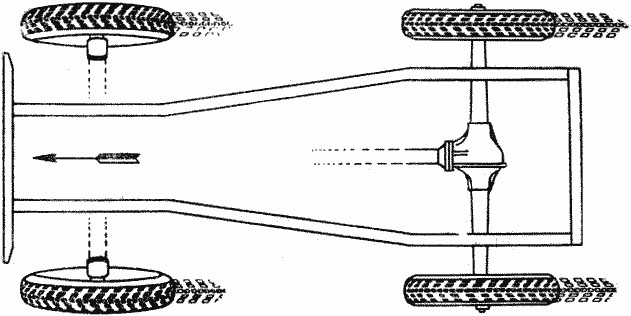

Фиг. 115. Правильная установка шин с „елочными" грунтозацепами.

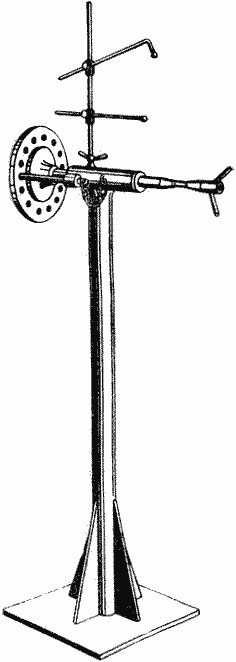

Передние колеса с шинами должны быть сбалансированы на специальном станке (фиг. 116). Несбалансированность ухудшает управляемость и устойчивость автомобиля. Влияние несбалансированности задних колес менее заметно.

Балансировка осуществляется специальными грузиками, укрепляемыми на ободе в такое положение, при котором получается безразличное равновесие колеса.
