ГАЗ-51А. На панели приборов
расположены
Комбинация приборов
Комбинация приборов, состоящая из спидометра 5 (рис. 2), амперметра 11,
указателя 1 уровня бензина в баке, термометра 7, показывающего
температуру охлаждающей жидкости в головке цилиндров и манометра 3,
показывающего давление масла в системе смазки двигателя.
В комбинации приборов находятся также две лампочки
4 освещения приборов, контрольная лампочка 2 (красная), показывающая
включение дальнего света фар, контрольная лампочка 9 (красная) указателя
поворота.

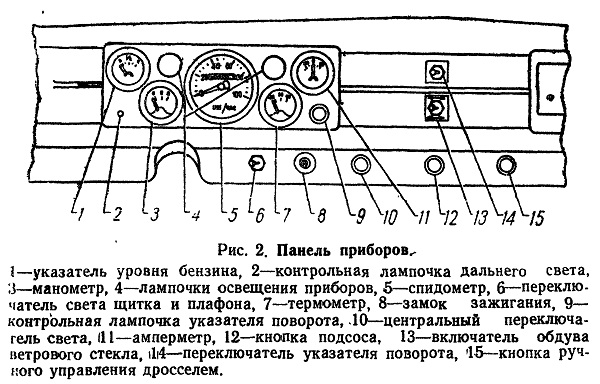

Рис. 2. Панель приборов
Центральный переключатель света 10
Его кнопка имеет три положения: первое —
освещение выключено, второе —
включены подфарники, задний фонарь и подведен ток к
переключателю света щитка приборов и плафона, третье—включены фары,
задний фонарь и подведен ток к переключателю света щитка приборов и
плафона.
Замок зажигания
Замок зажигания 8. Для включения зажигания ключ поворачивают по часовой
стрелке. При этом одновременно с включением зажигания ток поступает к
включателю 13 вентилятора обдува ветрового стекла.
Кнопка подсоса 12. При вытягивании кнопки воздушная заслонка
карбюратора закрывается, и рабочая смесь обогащается.
Кнопка ручного газа 15. При вытягивании кнопки открывается дроссельная
заслонка карбюратора.
Переключатель света щитка и плафона 6.
Под
панелью приборов находятся
Рукоятка 7 (рис. 1) управления жалюзи радиатора. Для прикрытия жалюзи
рукоятку перемещать на себя.
Рычаг 16 крышки люка вентиляции. При перемещении рычага вперед (от себя)
открывается крышка люка перед ветровым стеклом, и во время движения
автомобиля свежий воздух через отопитель поступает в кабину.
Блок плавких предохранителей 8.
