РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫ ГАЗ-53-12

Ремонт сигнализатора тормозов автомобиля ГАЗ-53-12

Сигнализатор (см. рис. 156). Наиболее вероятной неисправностью сигнализатора является выход из строя уплотнительных резиновых колец, установленных в канавках поршней 1 м2, а также выход из строя электрического датчика 4.

Проверка неисправности датчика: отсоединяют подведенный к датчику провод, вывертывают датчик и снова присоединяют провод; при включенном выключателе зажигания соединяют корпус выключателя с массой и нажимают на шток выключателя, утопив его. Если при этом на панели приборов не загорелась красная сигнальная лампа, то выключатель заменяют.
При замене уплотнительных манжет или поршней сигнализатор снимают с автомобиля и разбирают. Для этого отсоединяют трубопроводы, провод и отвертывают гайку крепления сигнализатора; отвертывают датчик 4 и извлекают шарик 3\ вывертывают пробки с уплотнительными шайбами и выталкивают поршни. При извлечении поршней из корпуса соблюдают осторожность, чтобы не повредить зеркало цилиндра.

Сборка и установка. Зеркало цилиндра, поршни и уплотнительные кольца смазывают тонким слоем чистой тормозной жидкости. Каждый поршень устанавливают со своей стороны, чтобы не повредить уплотнительное кольцо. Шарик смазывают смазочным материалом ДТ-1.

После сборки сигнализатора и установки на автомобиль проверяют его работоспособность: прокачивают систему; разгерметизируют гидравлический привод, отвернув клапан прокачки одного из контуров; при включенном выключателе зажигания нажимают на педаль тормоза. Контрольная лампа на панели приборов должна загореться. Возвращают поршни сигнализатора в исходное положение, как указано выше, и повторяют эту операцию, отвернув клапан прокачки другого контура раздельного привода. Если в обоих случаях на панели загорается лампочка, сигнализатор исправен.

При замене деталей гидравлического привода их очищают и промывают. При замене трубопроводов шлангов или тройников надежно затягивают их соединения. Концы трубопроводов должны иметь двойную отбортовку для обеспечения плотности соединений. Двойную развальцовку трубок производят специальными оправками (рис. 171). Тормозной гибкий шлангзаменяют, если обнаружены царапины или другие повреждения.

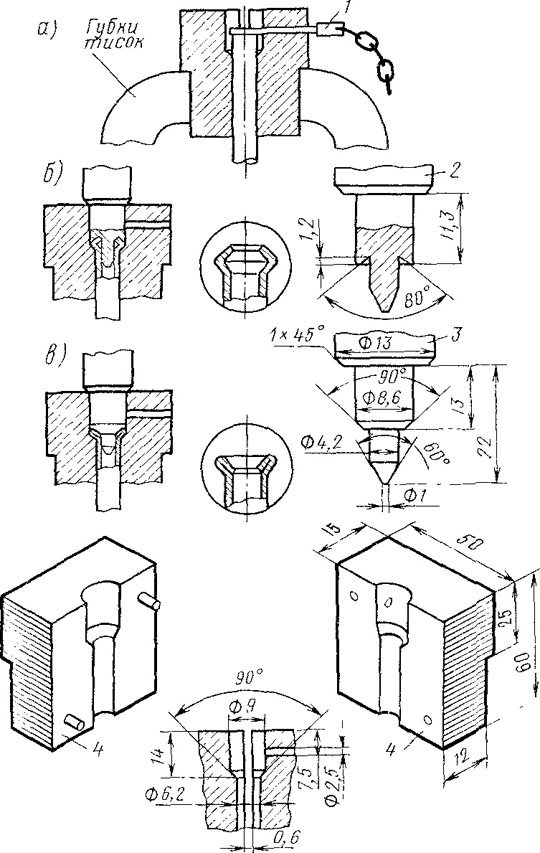

Рис. 171. Двойная развальцовка трубок гидропривода тормозов: а, б, в — последовательность операций; 1 — установочный штырь; 2 — пуансон первой операции; 3 — пуансон первой и второй операций; 4 — половинки матраца
