РЕМОНТ ТОРМОЗНОЙ СИСТЕМЫ ГАЗ-53-12







Гидровакуумный усилитель тормозов автомобиля ГАЗ-53-12





Сборка гидровакуумного усилителя тормозов автомобиля ГАЗ-53-12



 Перед сборкой гидровакуумного усилителя детали промывают. Манжеты погружают в теплое касторовое масло или в тормозную жидкость температурой не менее +15 °С. Внутреннюю полость цилиндра смазывают касторовым маслом или тормозной жидкостью. Собирают гидровакуумный усилитель в порядке, обратном разборке. При сборке поршень с толкателем (штоком) устанавливают в цилиндр усилителя так, как показано на рис. 165. Не продвигают поршень в цилиндр усилителя более 100 мм от края цилиндра, чтобы не, повредить манжету поршня. Манжеты устанавливают в корпус уплотнителей (рис. 168 и 169). При сборке переднего корпуса камеры с цилиндром обеспечивают совмещение отверстий в корпусе, прокладке и цилиндре. При сборке заднего корпуса совмещают на корпусах метки, сделанные при разборке. Под гайки, болты которых используются для крепления усилителей, шайбы не ставят. Сборка клапана управления показана на рис. 170.

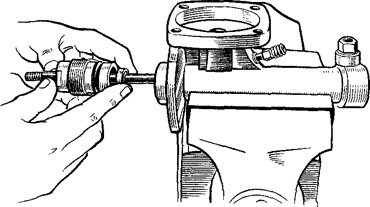

Рис. 169. Установка вторичной манжеты в корпус уплотнителей

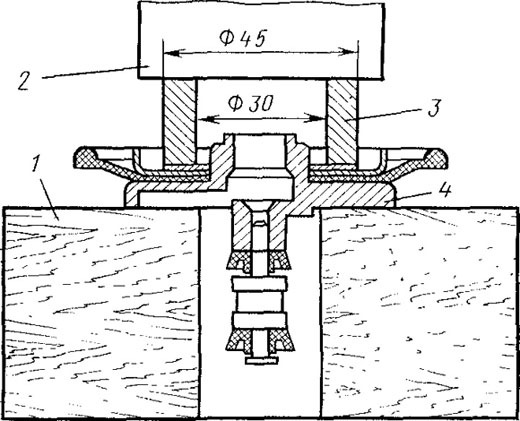

Рис. 170. Напрессовка пластинчатой шайбы на клапан управления:
1 — подставка; 2 — пуансон; 3 — оправка; 4 — клапан
